今天小编给各位分享cad字体库在哪个文件夹的知识,文中也会对其通过全网最全CAD资料大全!满足你对CAD所有的幻想(中篇)和CAD工程制图知识要点等多篇文章进行知识讲解,如果文章内容对您有帮助,别忘了关注本站,现在进入正文!

内容导航:

  • 全网最全CAD资料大全!满足你对CAD所有的幻想(中篇)
  • CAD工程制图知识要点
  • CAD是什么?有什么用途啊?
  • cad命令大全??
  • 一、全网最全CAD资料大全!满足你对CAD所有的幻想(中篇)

    号外!号外!你们心心念念的福利来了~

    本期福利:室内CAD施工图入门实战教教程+全网最全CAD图库素材(图库使用教程)全网最全CAD字体库(及替换方法)

    更多室内设计学习文章,资料,教程,软件,插件,方案,施工工艺材料等可以关注小编,不懂的地方,欢迎大家留意交流

    一:室内CAD施工图入门实战教教程及标准

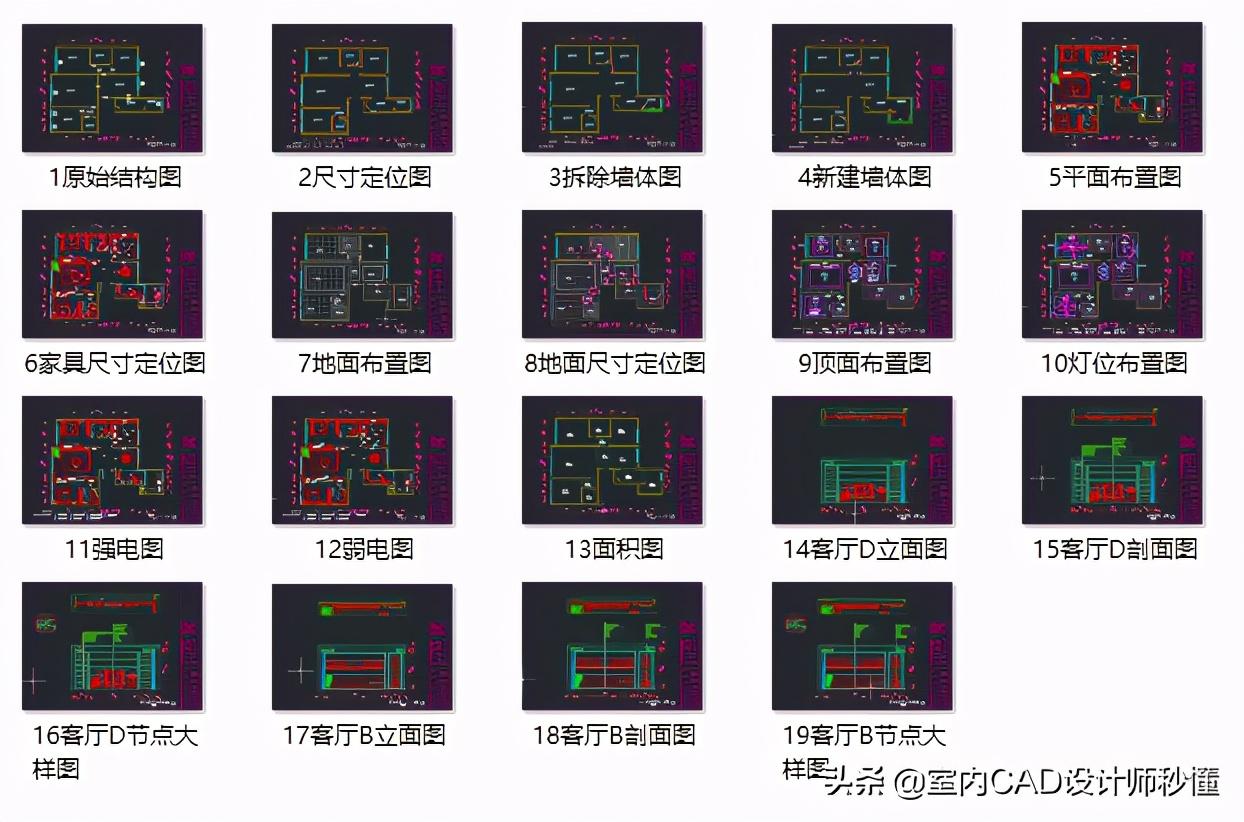

    CAD施工图掌握:软件的基本操作---布局,图层及标注的使用方法---打印出图---现场量房--返图-平立面施工图绘制(原始结构图,结构拆改图)平面布置图,地面布置图,顶面布置图,灯位布局图,面积图等等)---立面施工图绘制(节点图,大样图,剖面图,细节图)---整套施工图的绘制

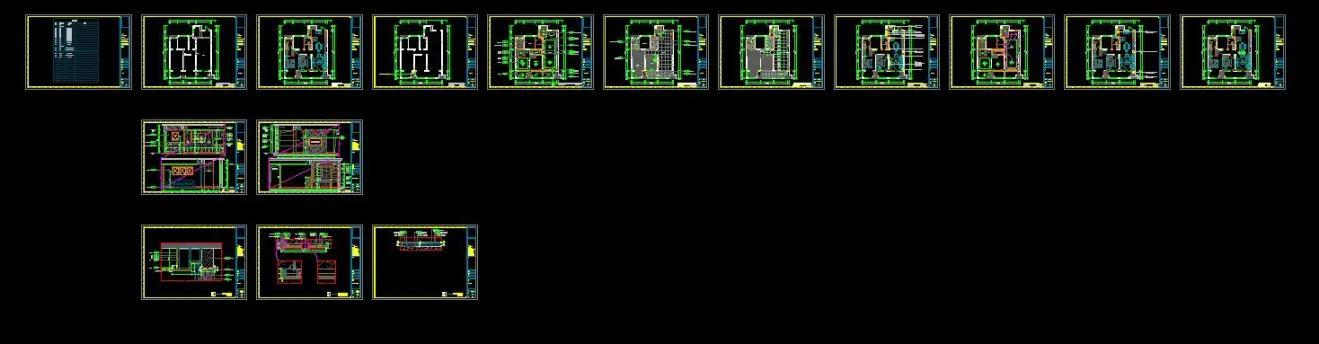

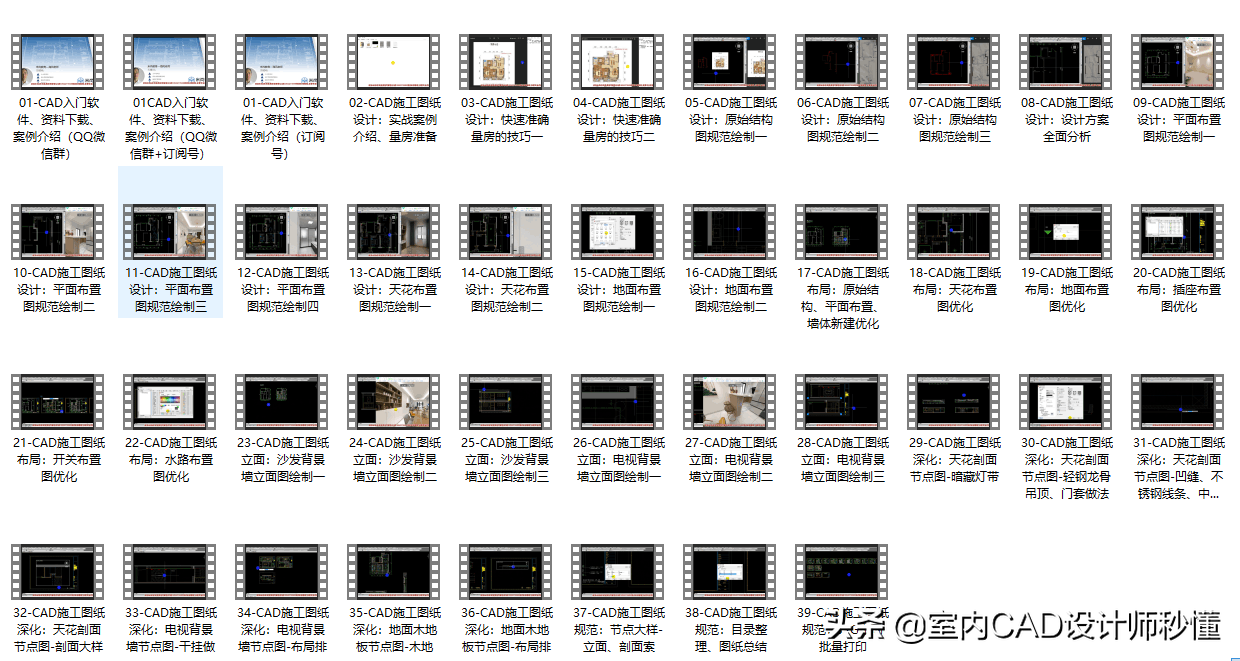

    CAD施工图视频教程

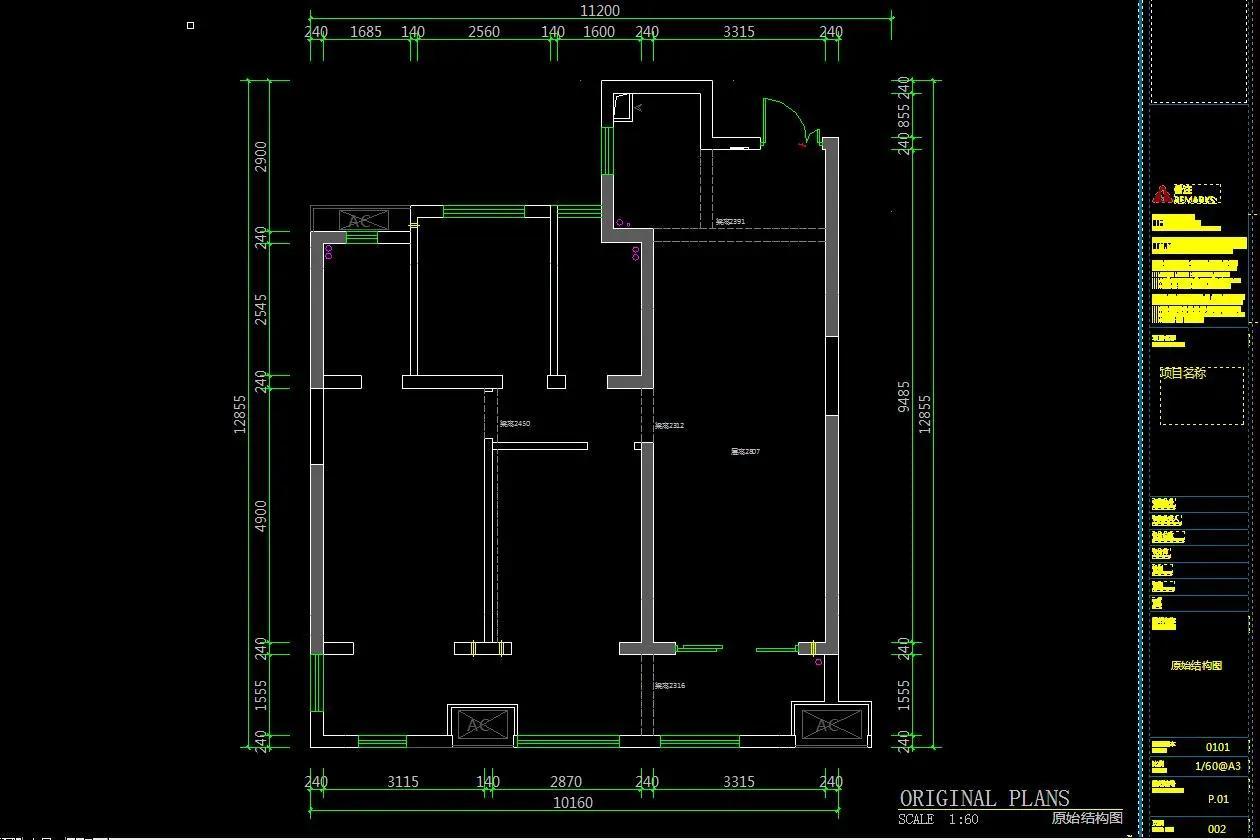

    原始结构图:

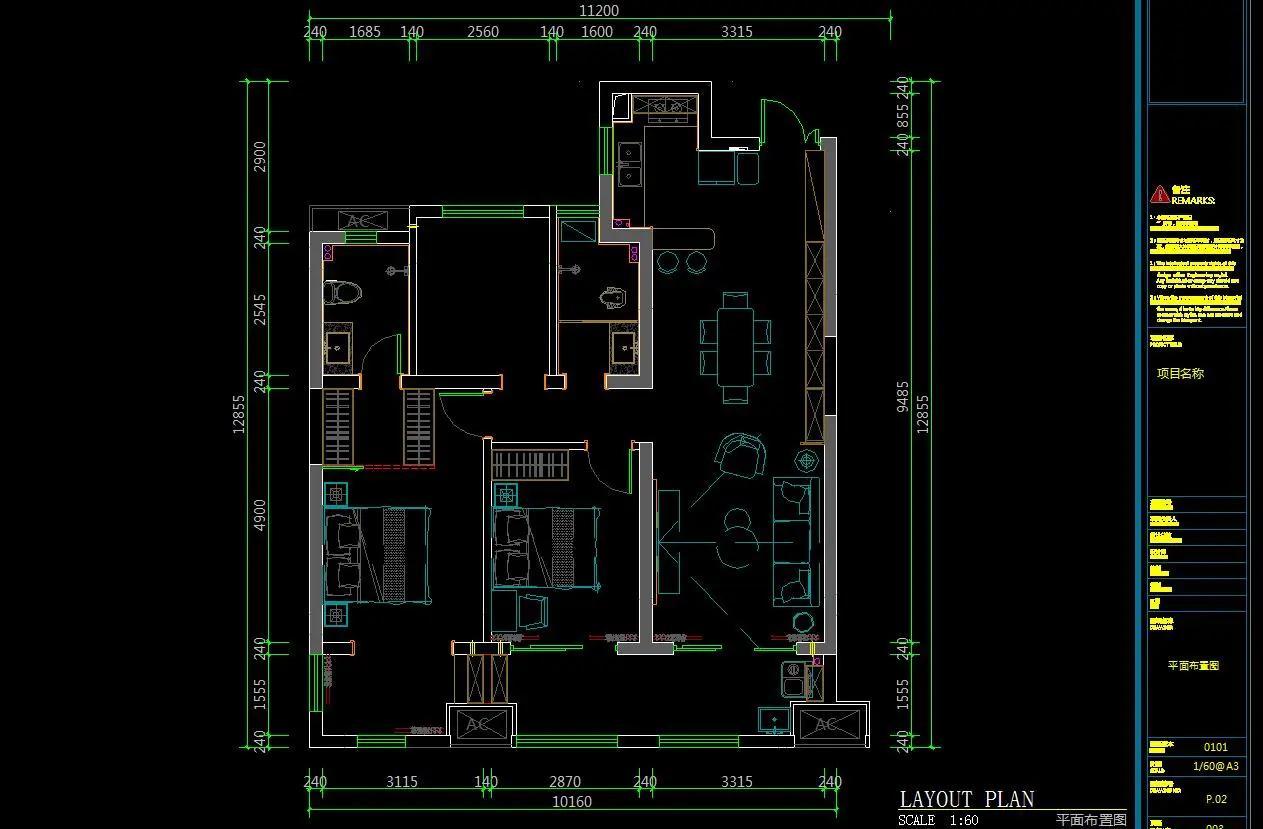

    平面布置图:

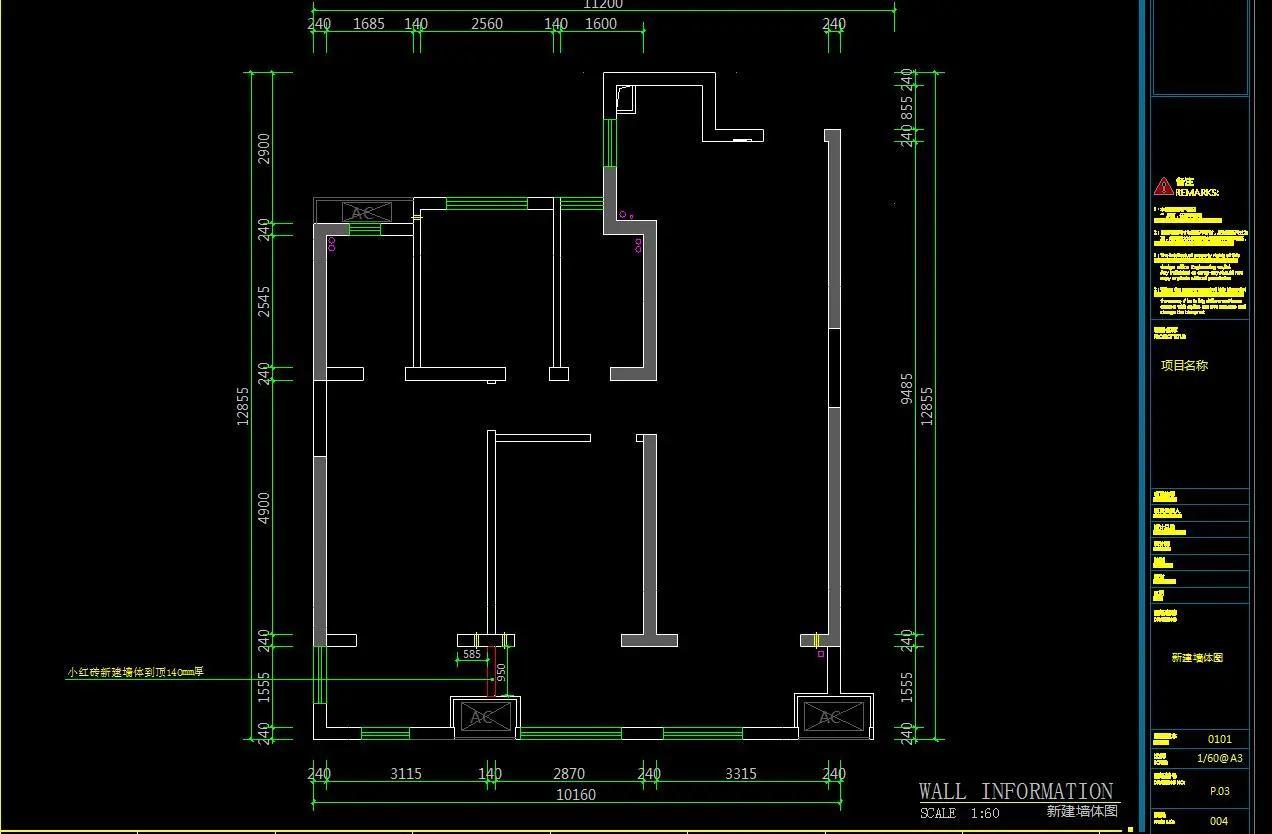

    新建墙体图:

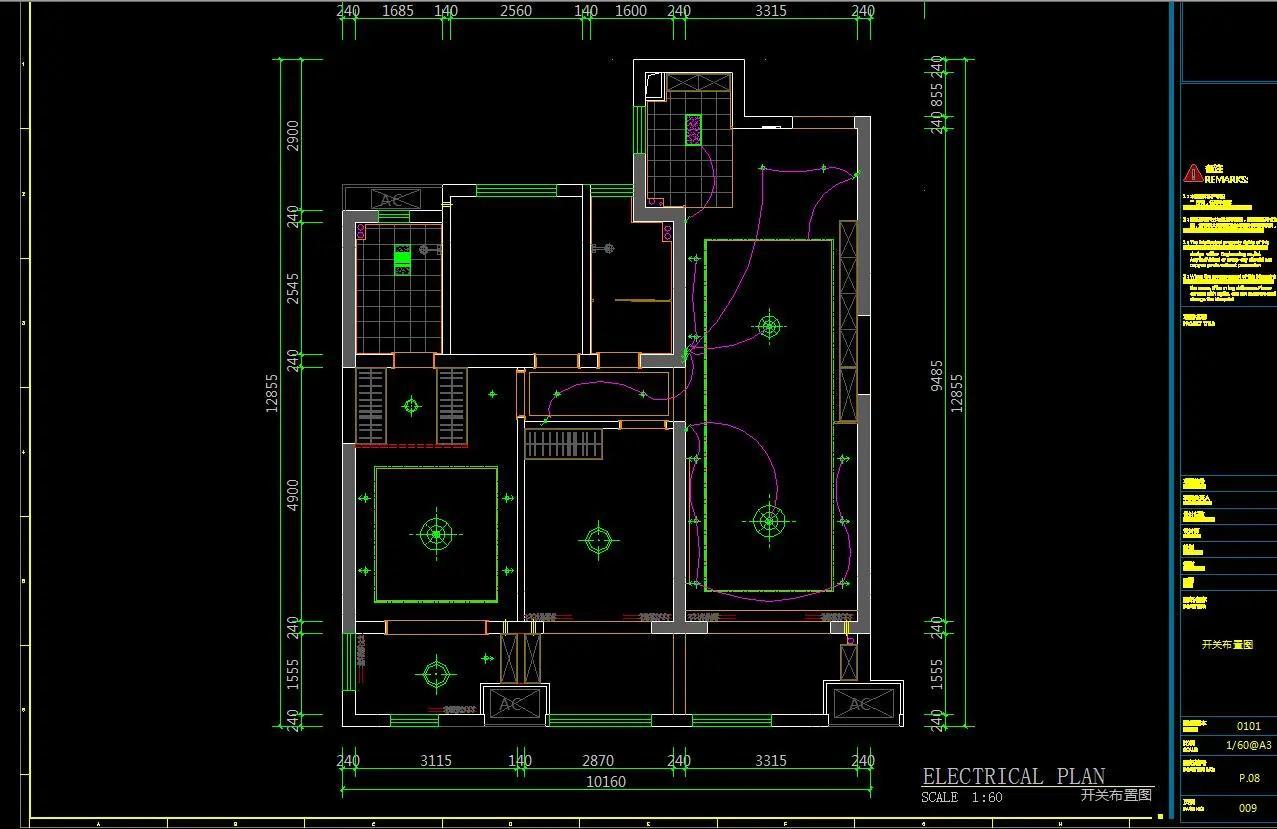

    开关布置图

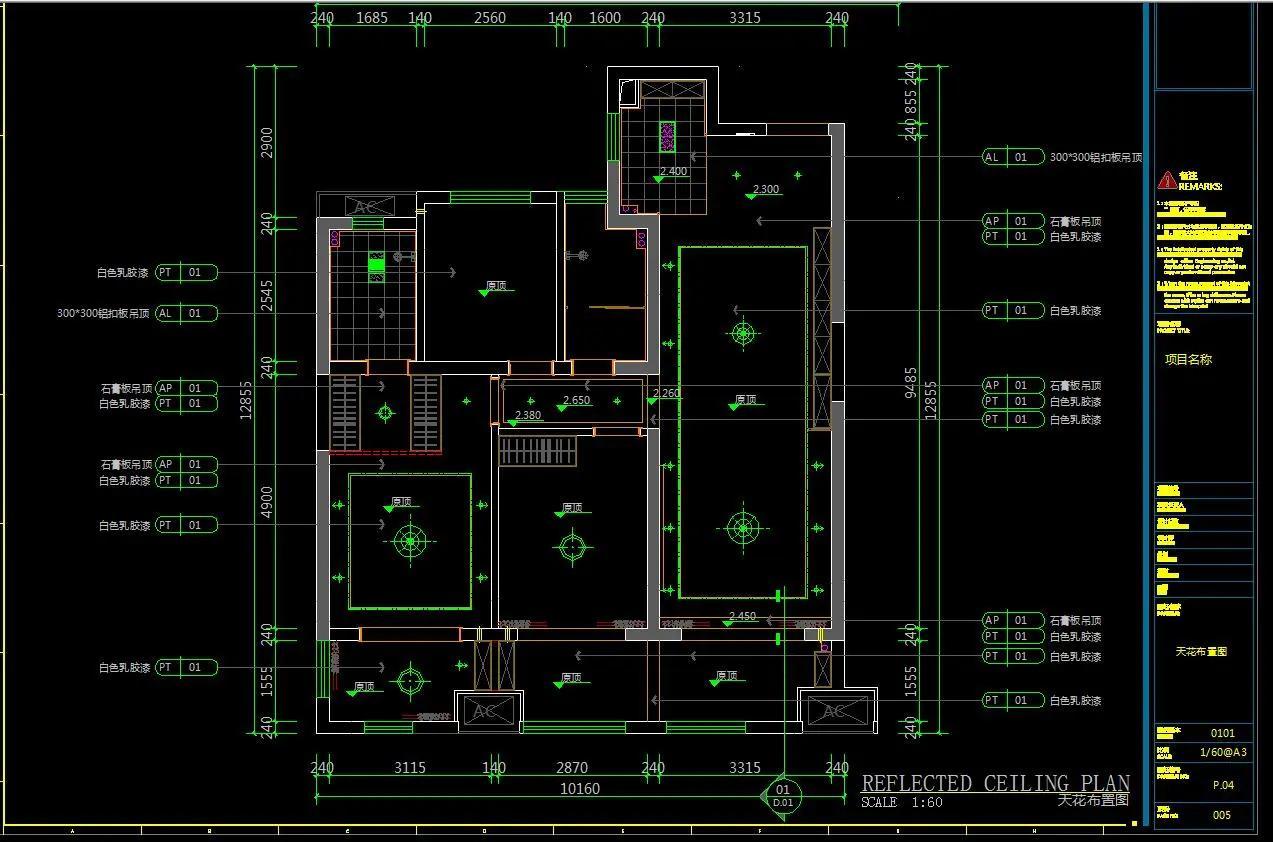

    天花布置图

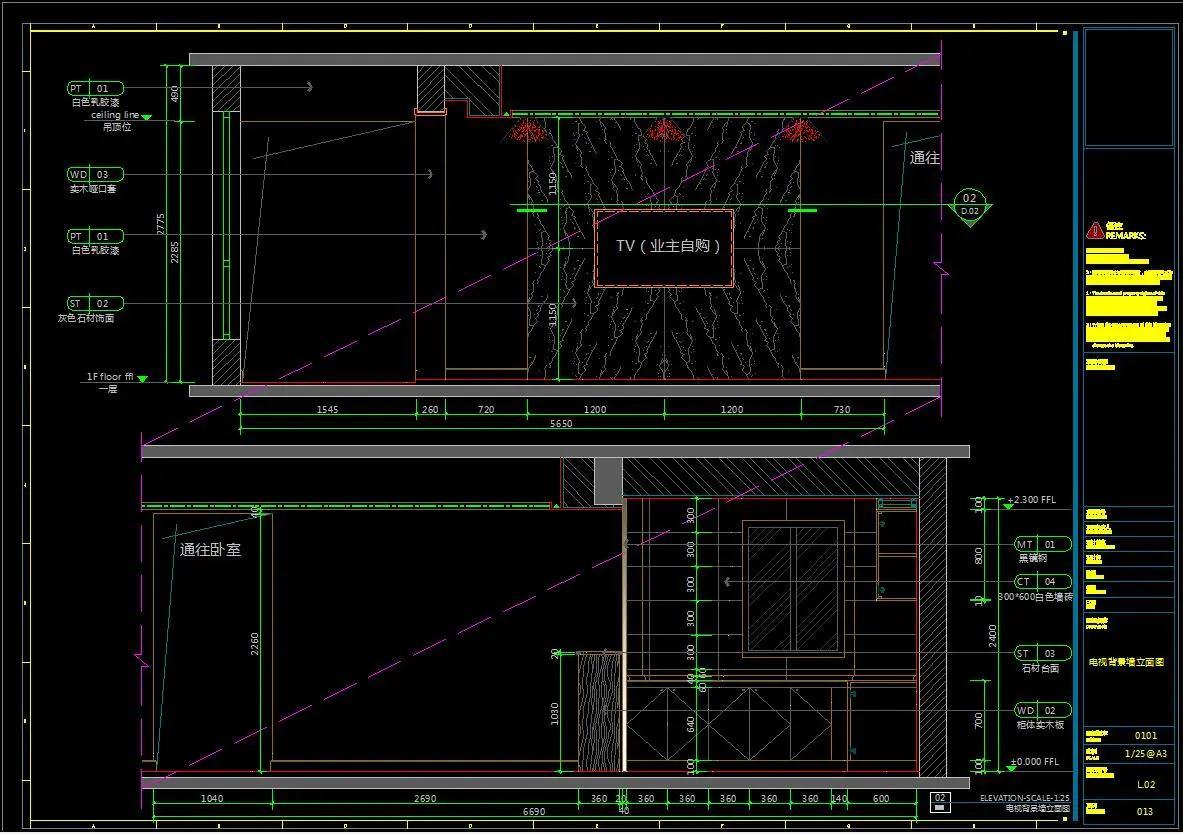

    电视背景墙立面图

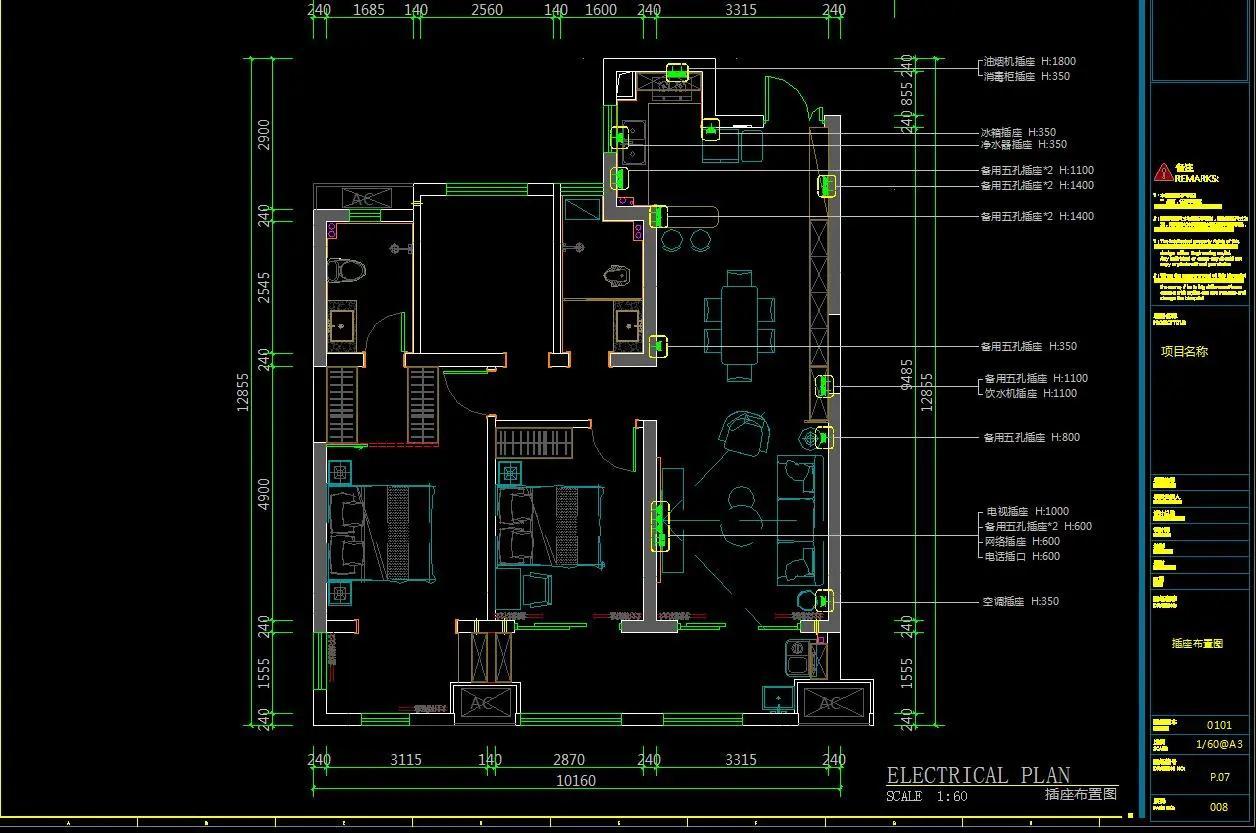

    插座布置图

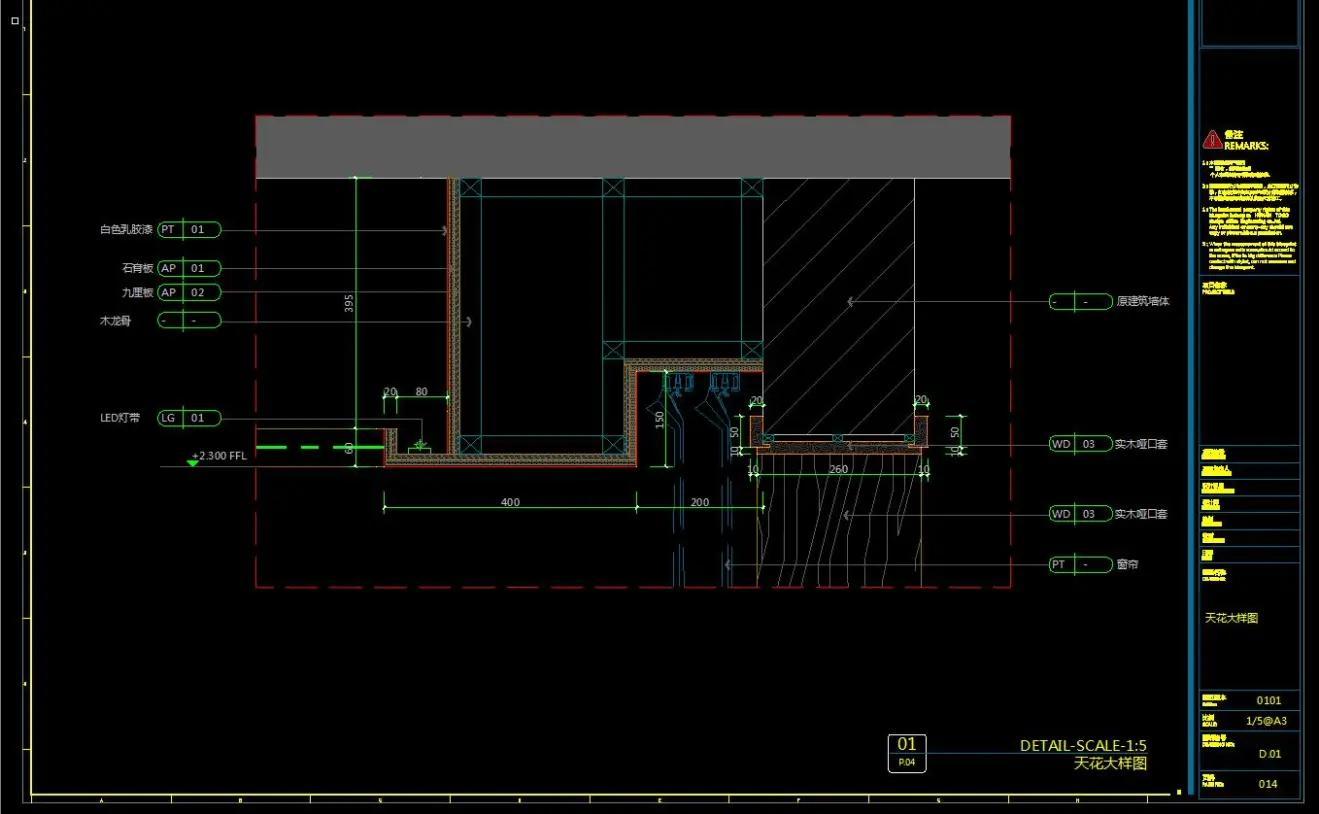

    天花大样图

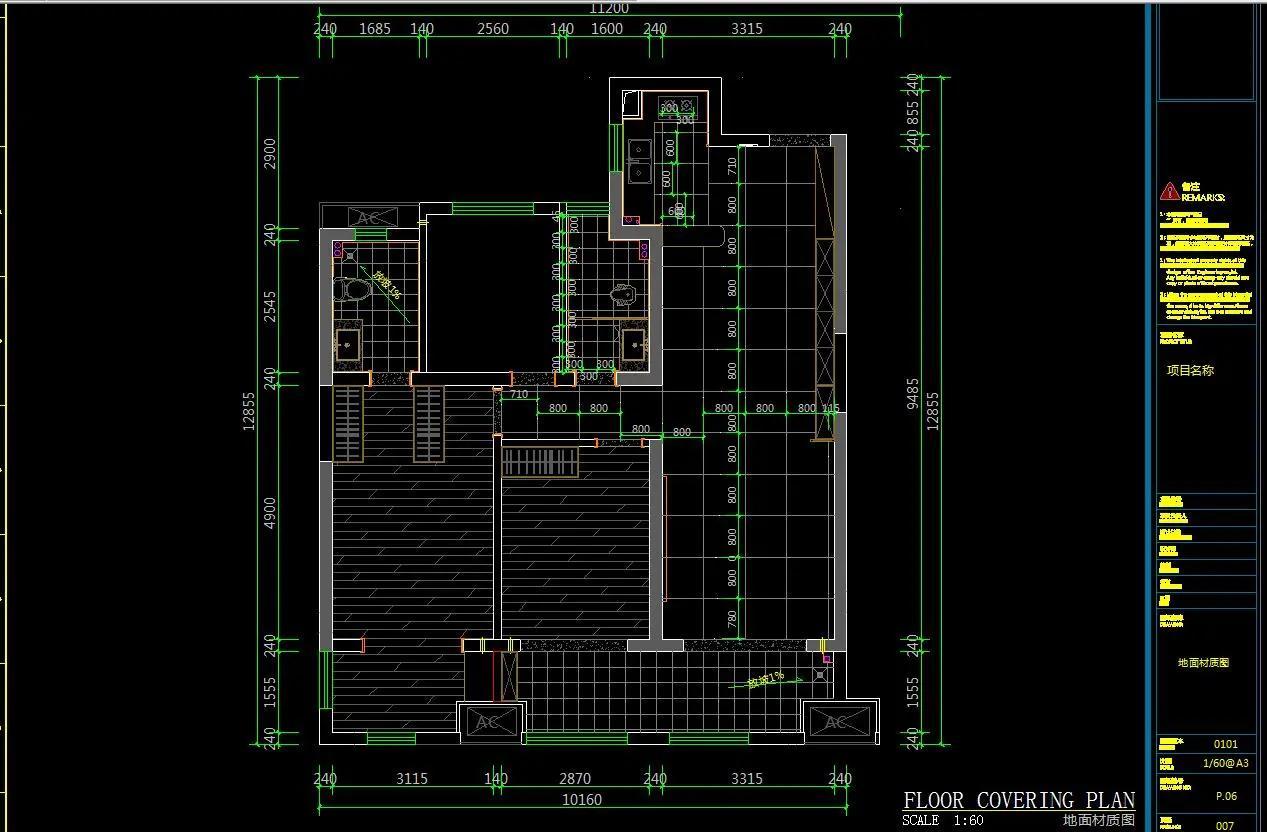

    地面材质图

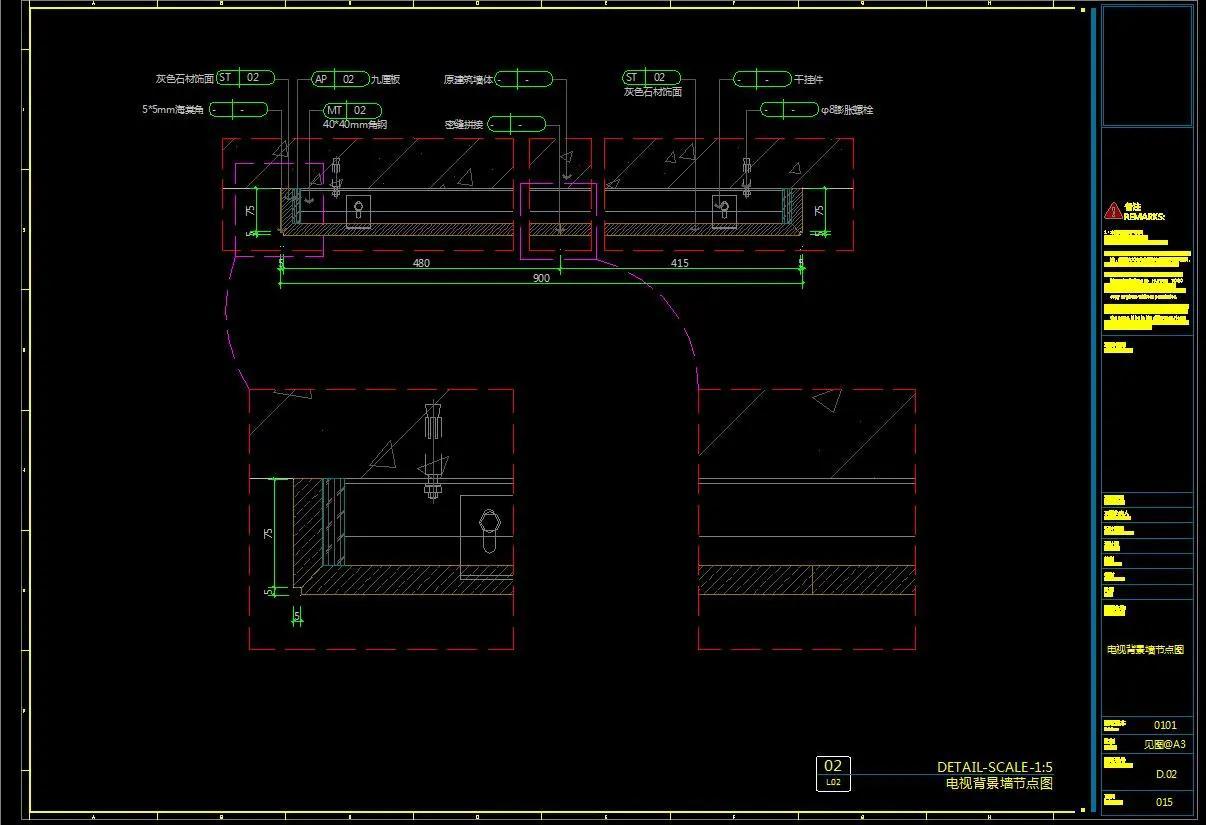

    电视背景节点图:

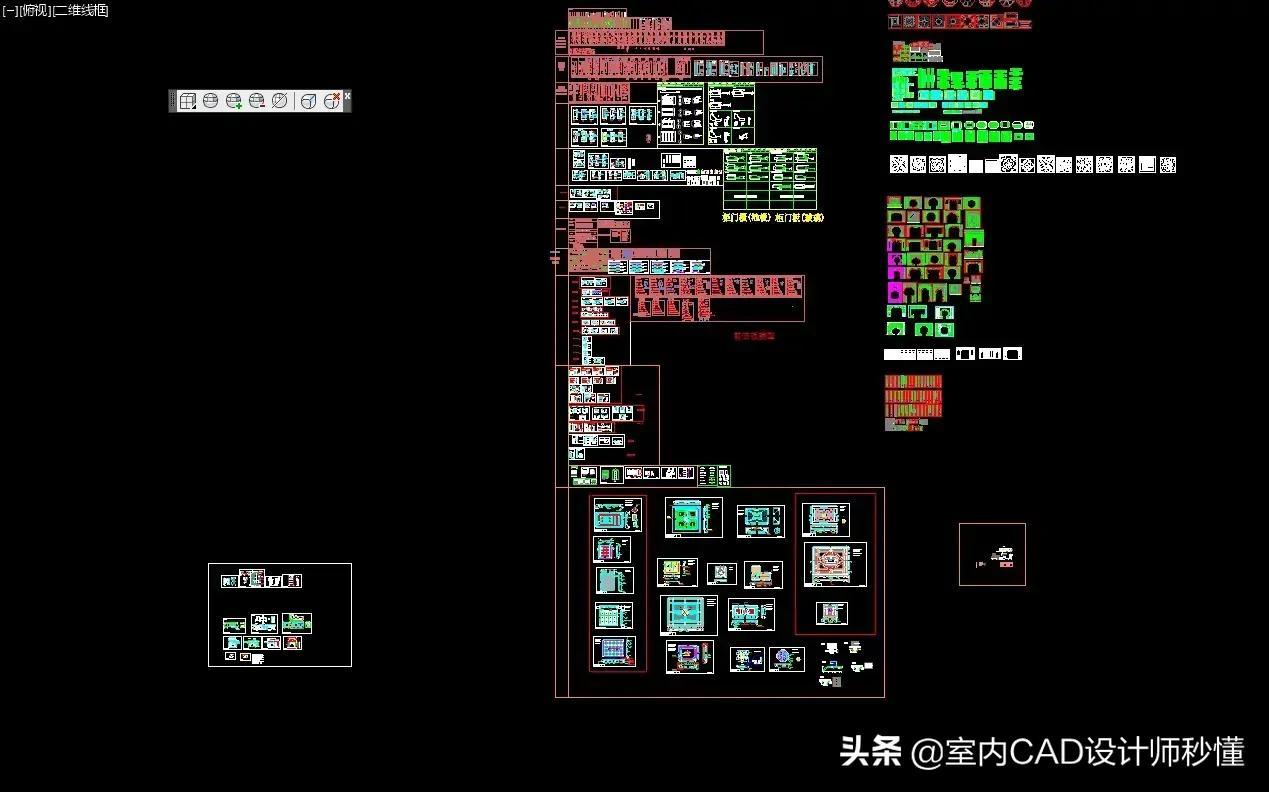

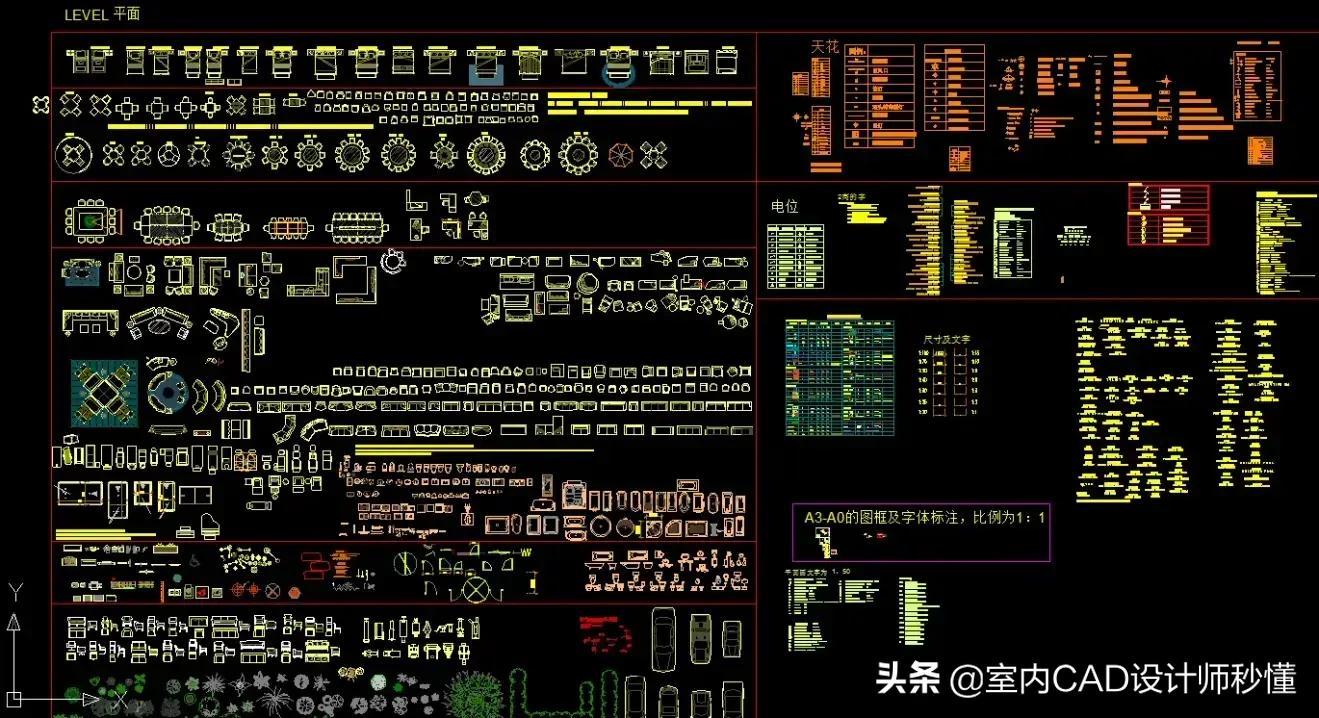

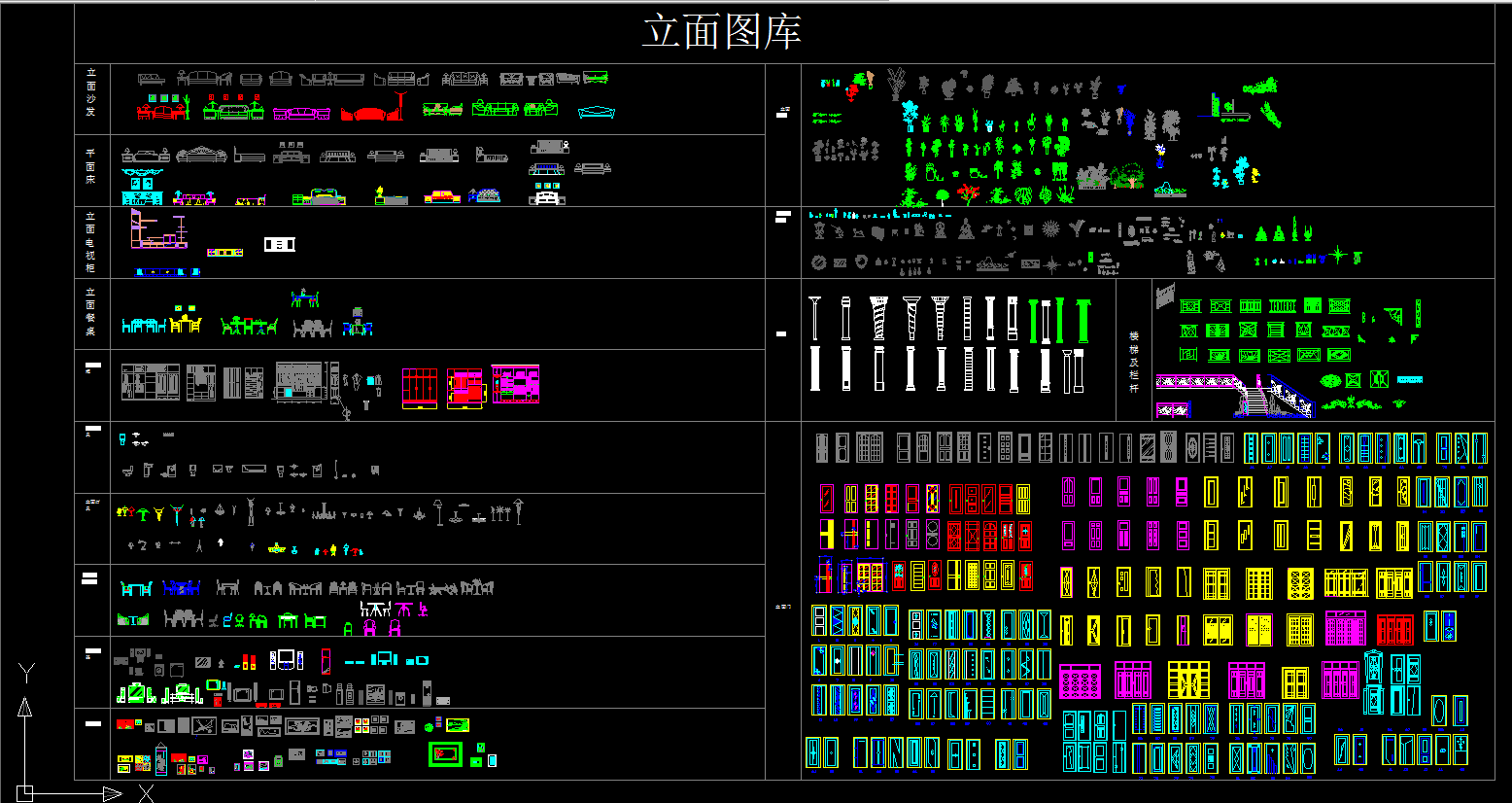

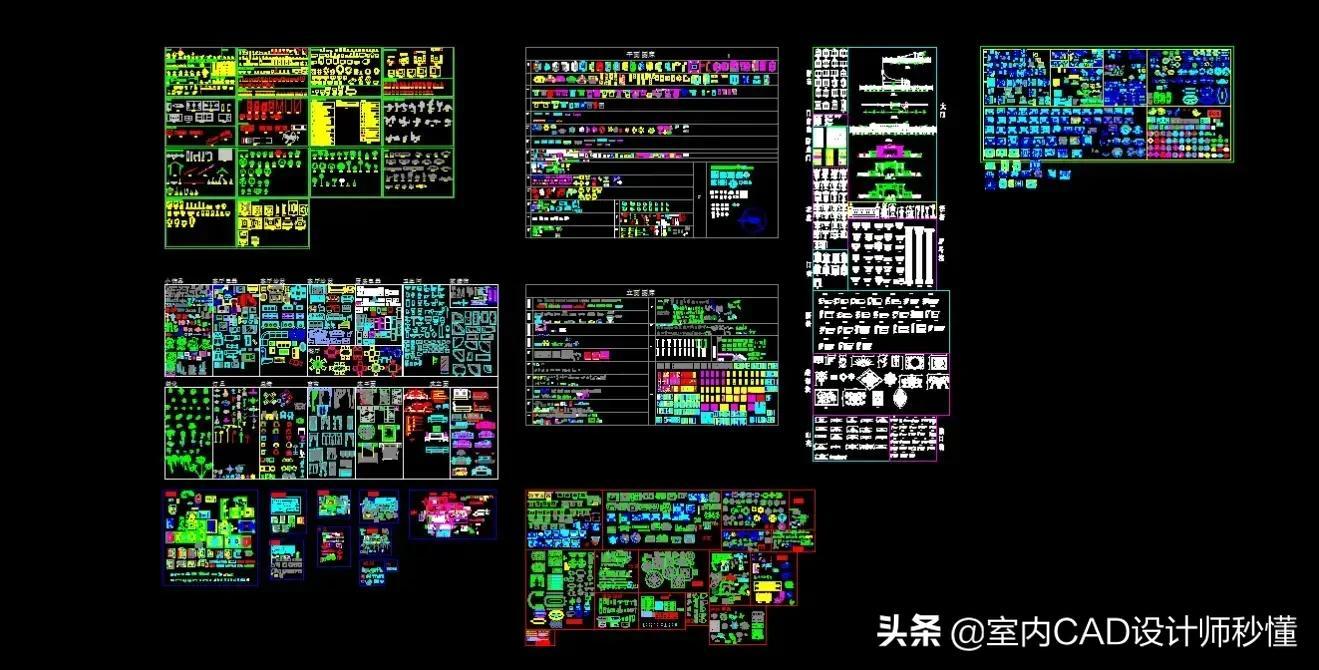

    二:全网最全CAD图库素材+使用教程

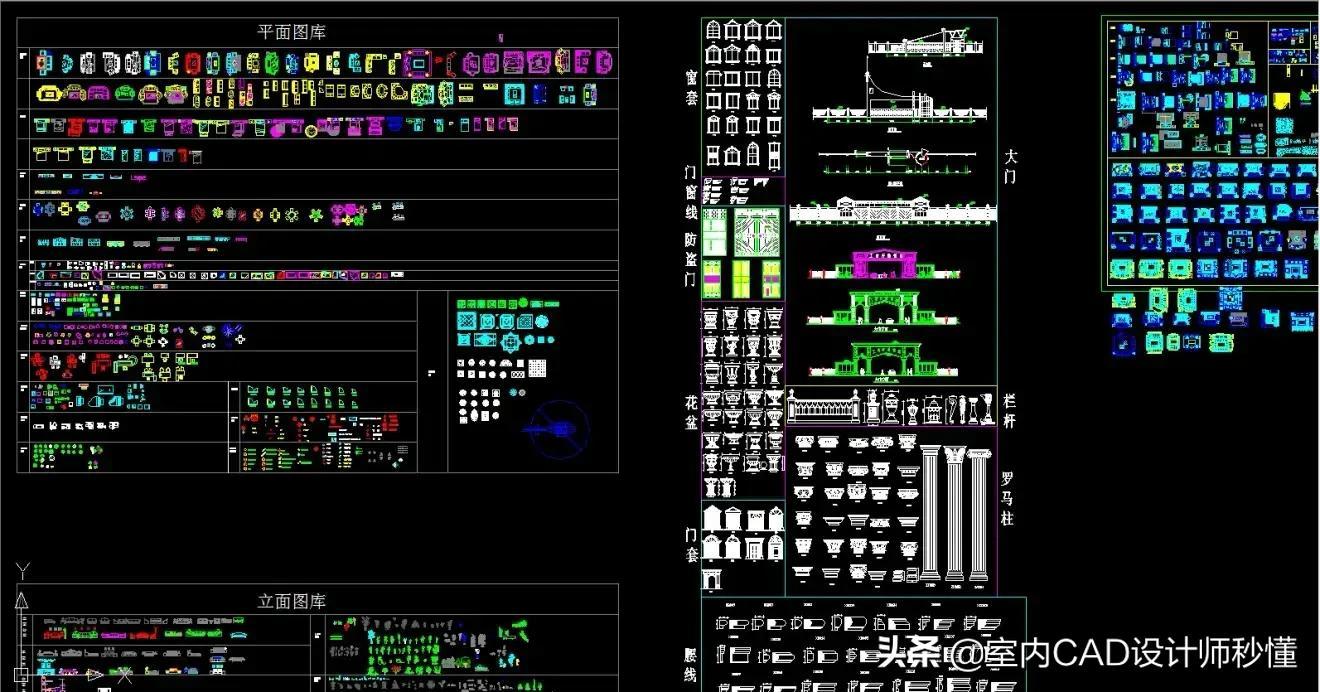

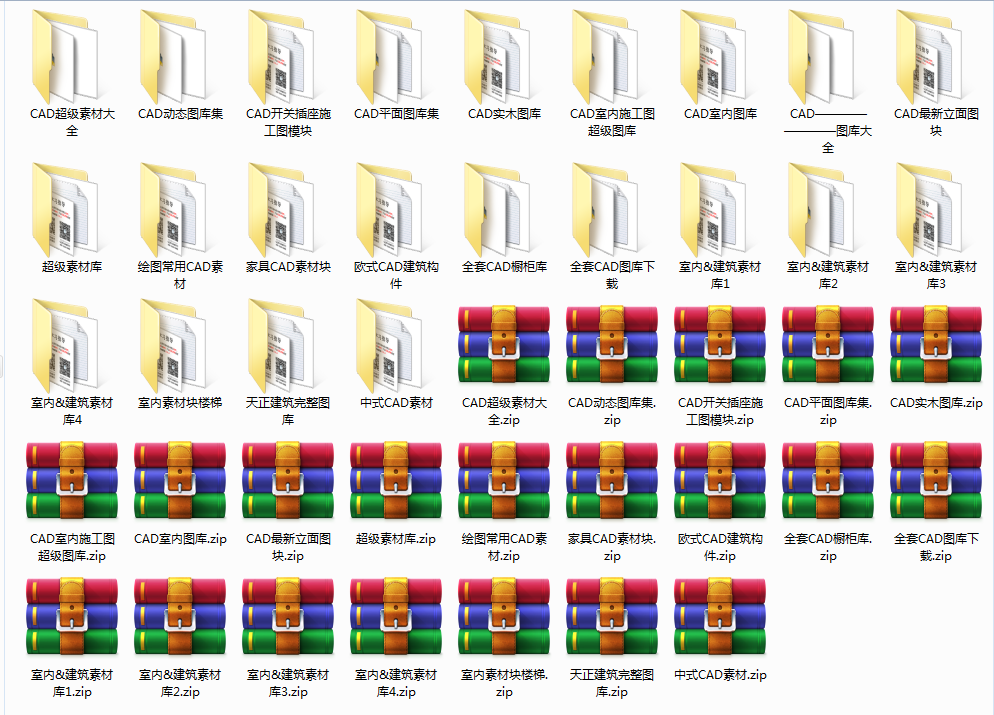

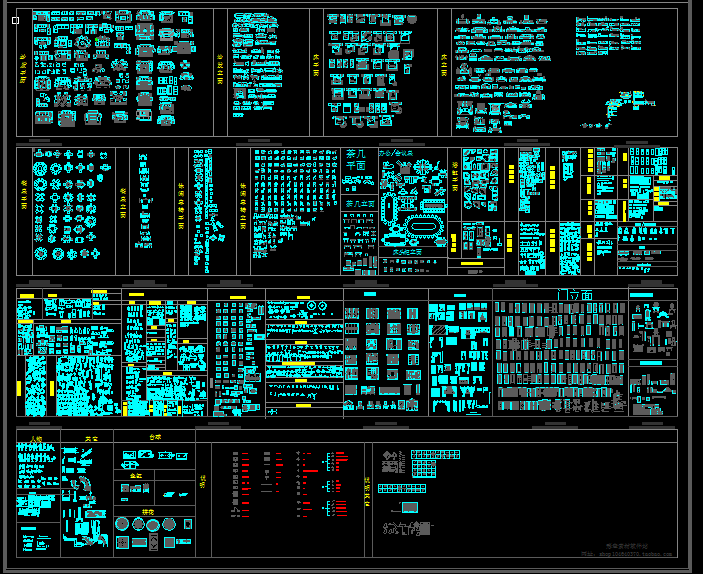

    素材为CAD工装家装室内设计所需的各种图块图库,素材包含多个CAD室内设计常用图块图库,囊括了CAD室内设计所需内含:平面椅子、卫生间洁具、平面床、立面床、平立面衣柜、工艺品、电器、厨房用品、立面洁具、装饰画、龙头把手、灯具、立面桌椅和窗帘、平面桌、平面沙发、立面沙发、罗马柱、健身娱乐、门、植物、地拼、钢琴、车等。

    这里给大家介绍三种使用方法:1、带基点复制&粘贴为块;2、外部块;3、 工具选选版。

    第一种方法:带基点复制&粘贴为块

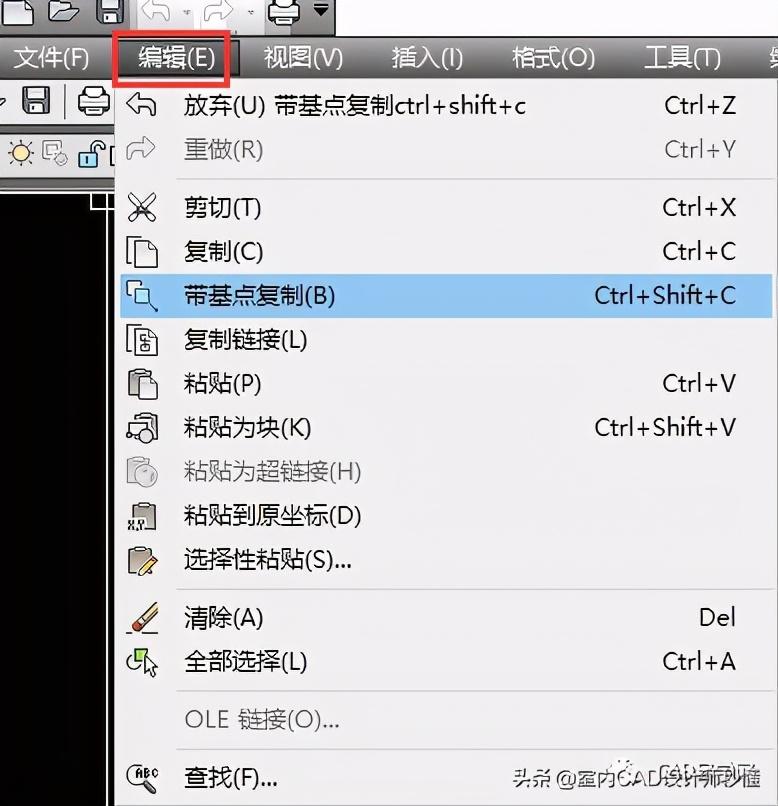

    1、点击编辑菜单下的带基点复制(快捷键:ctrl+shift+c),如图:

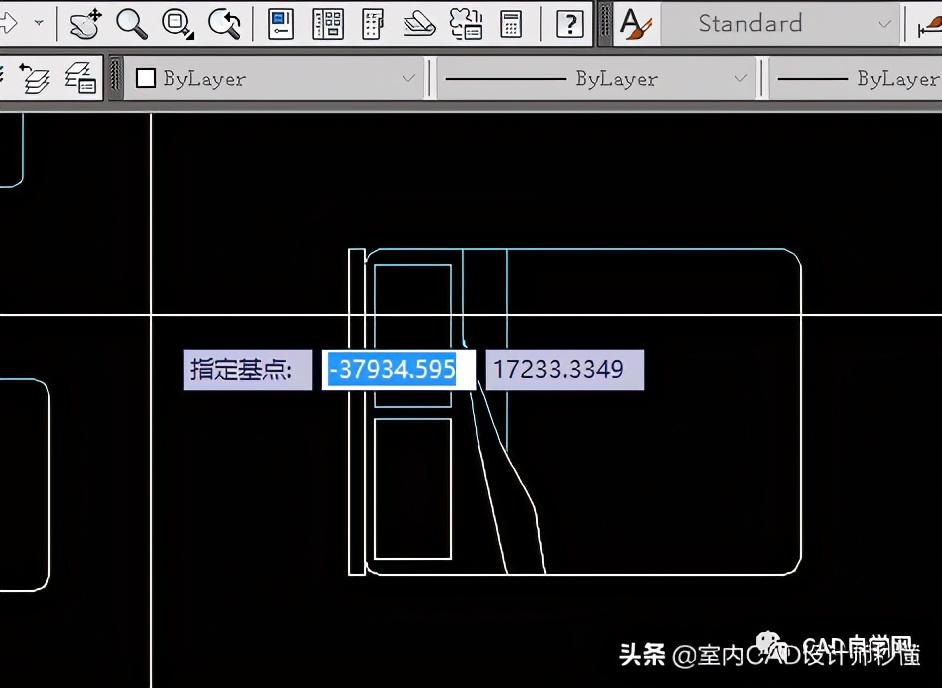

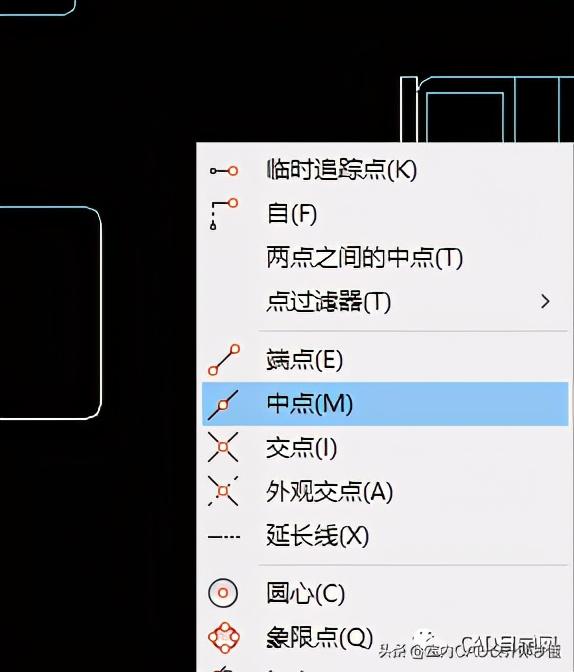

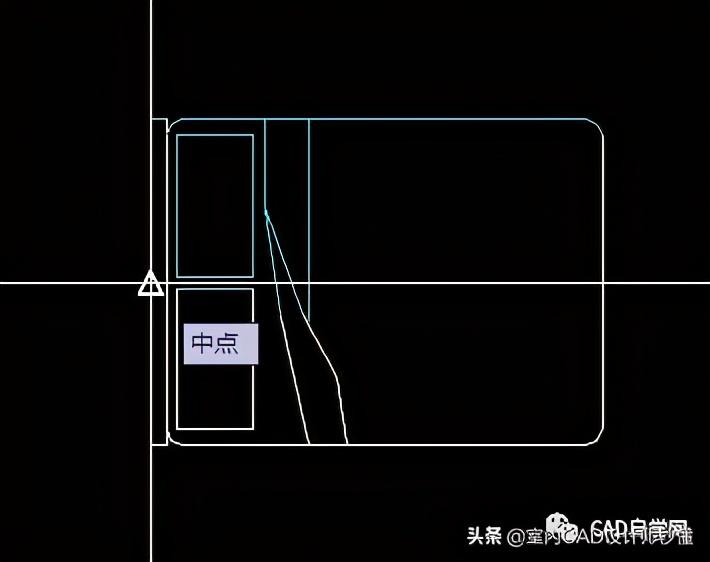

    2、以一个床的素材为例,第一步ctrl+shift+c后提示指定基点,按住ctrl+鼠标右键后松开后单击中点,指定床的左侧中点为插入点,如图:

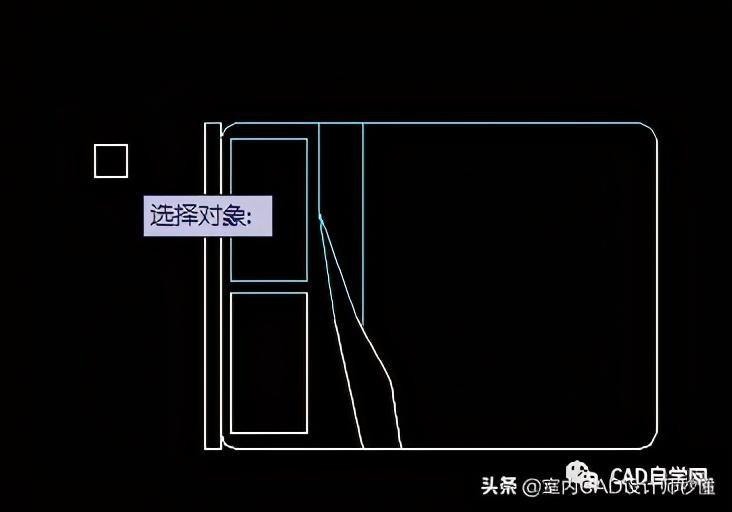

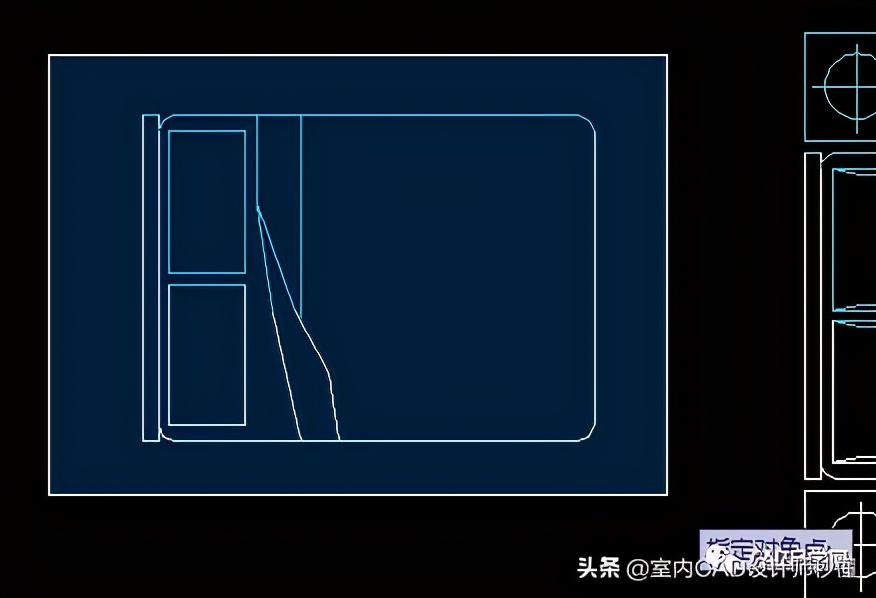

    3、提示选择对象,框选整个床后回车,如图;

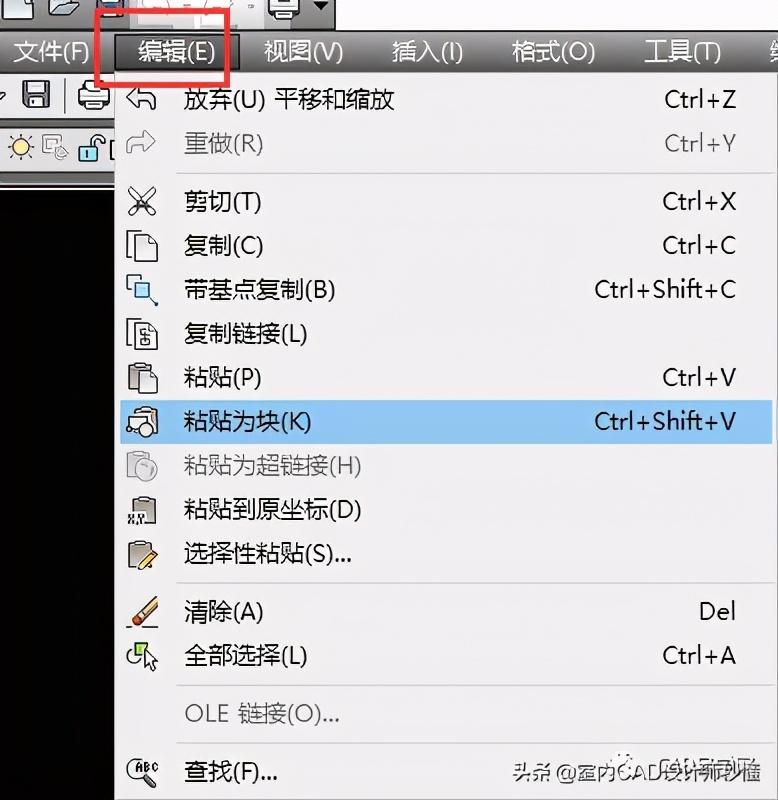

    4、打开需要插入素材的图纸,点击编辑菜单下的粘贴为块(快捷键:ctrl+shift+v),如图;

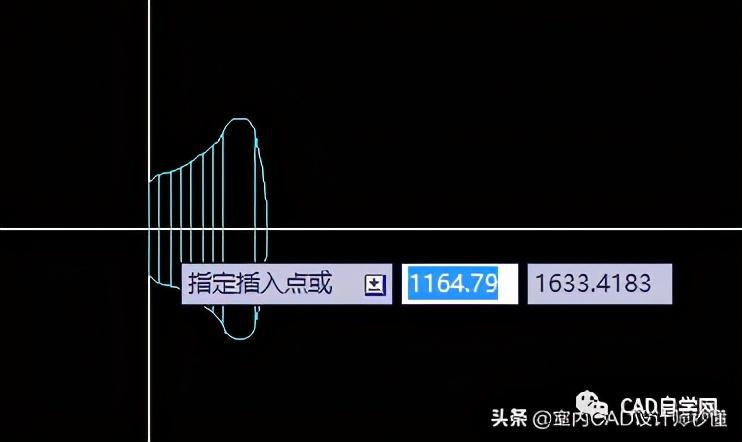

    5、指定插入点插入;

    小结:该方法操作简单(ctrl+shift+c&ctrl+shift+v),但插入时没有旋转、缩放等操作选择,需要后续调整。

    第二种方法:利用外部块制作自己的cad图块素材库

    首先在电脑某个盘中新建一个文件夹:我的图库,如:C:我的图库

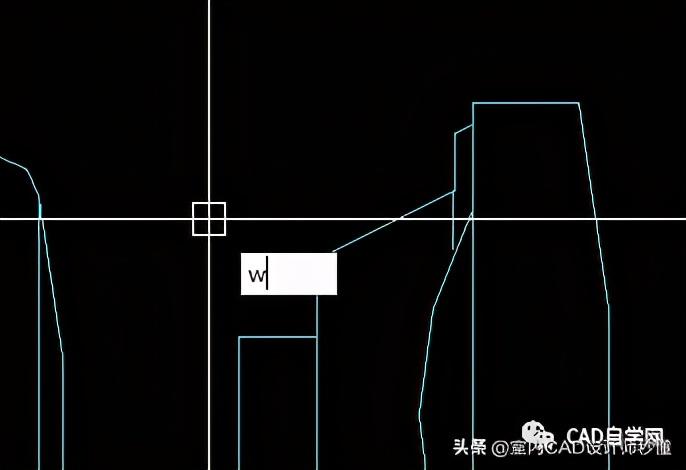

    1、输入外部块快捷键w,回车,如图:

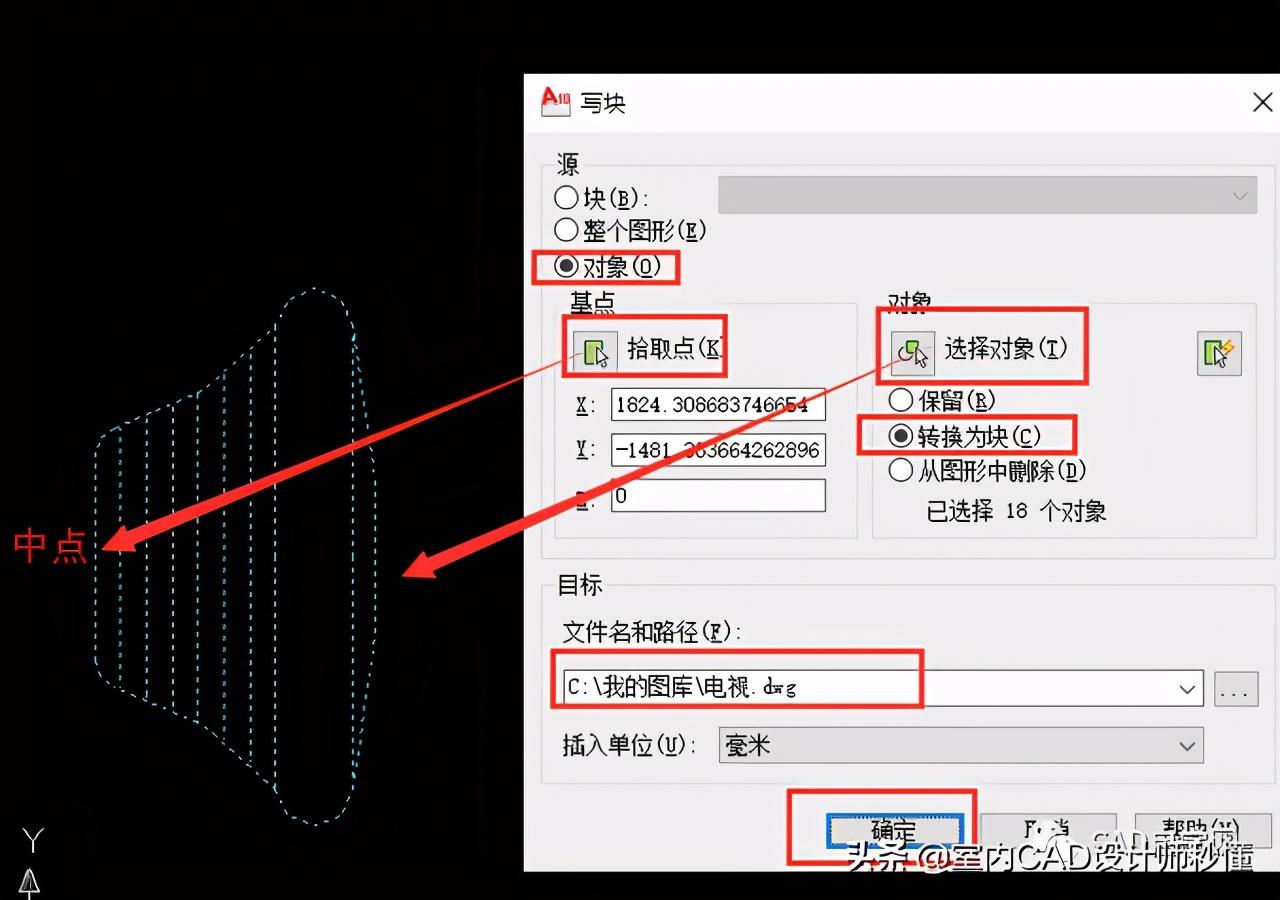

    2、弹出写块窗口

    源:勾选对象;

    基点:拾取电视左侧中点;

    对象:框选整个电视并勾选转换为块(c);

    文件名和路径:路径为刚刚新建的C:我的图库,文件名【电视】;

    确定。

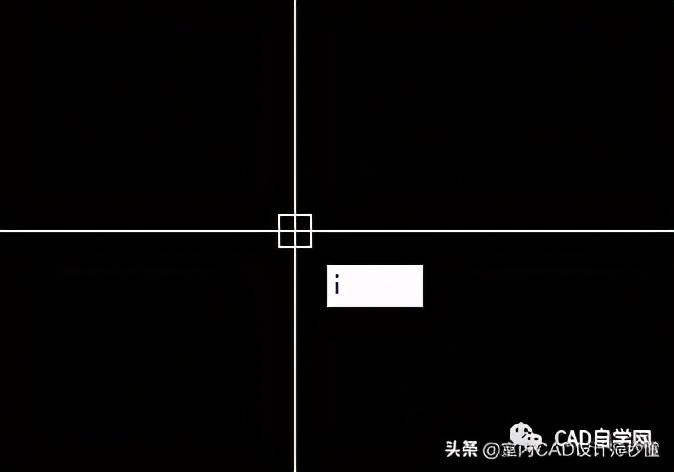

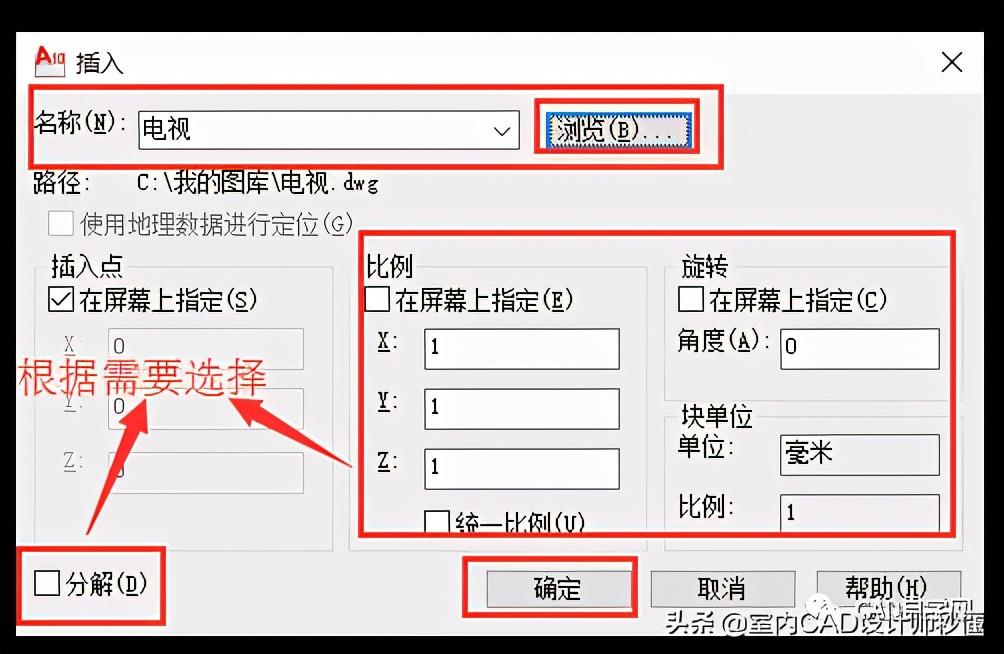

    3、打开需要插入素材的图纸,输入插入块快捷键i,回车,如图:

    4、浏览刚刚保存的电视块,确定。

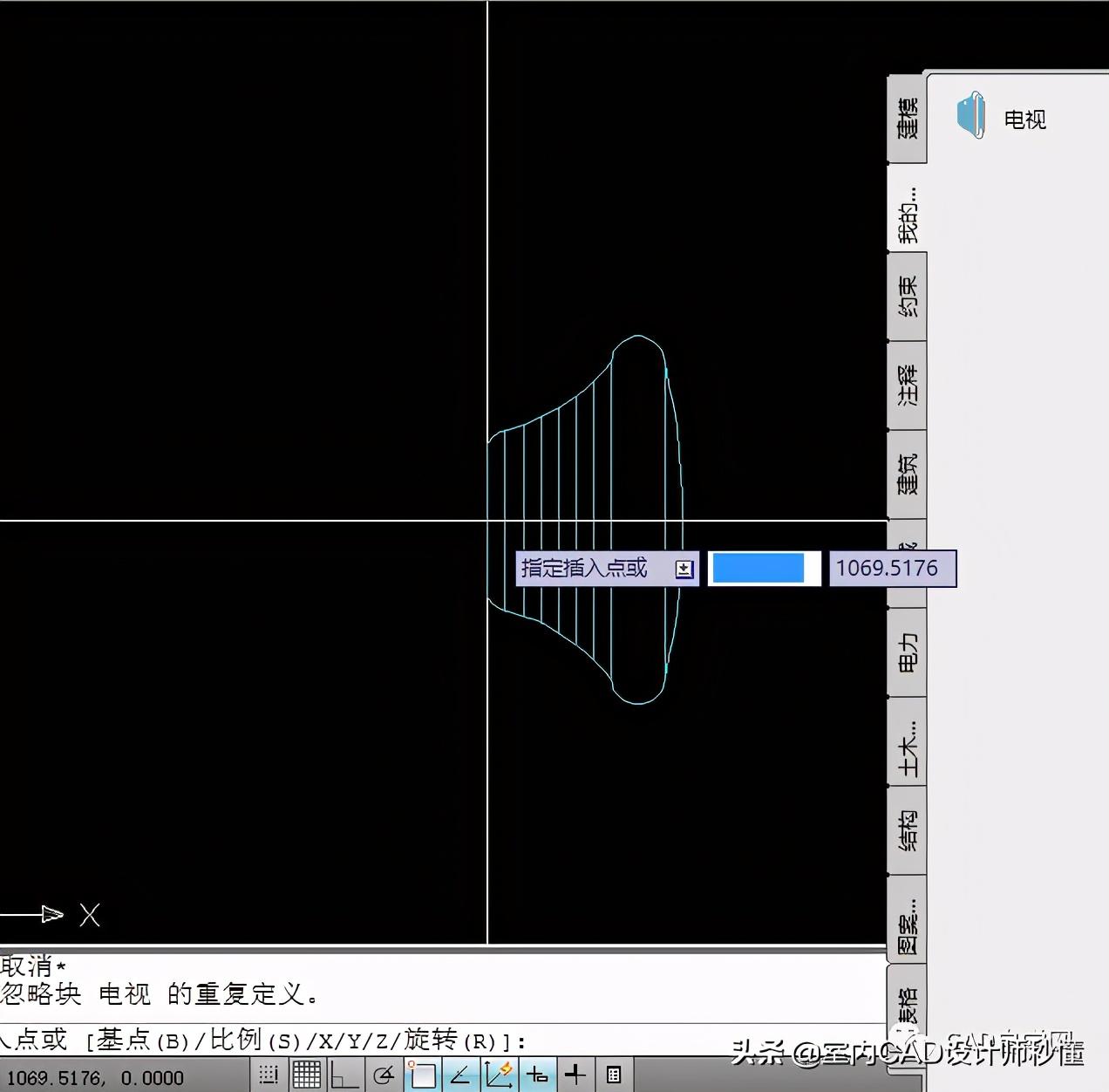

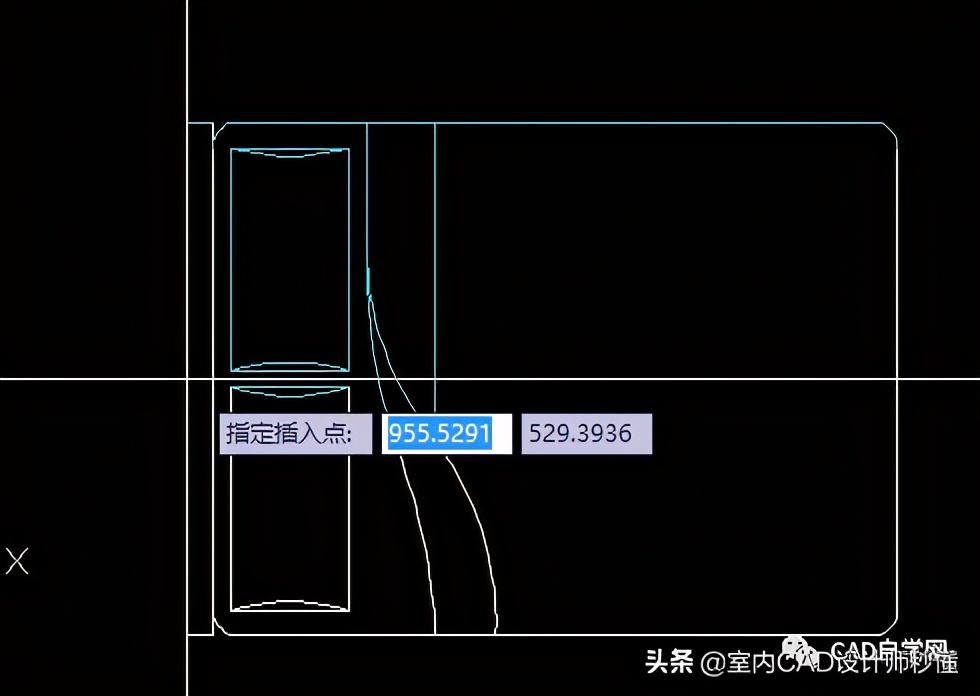

    5、指定插入点,如图:

    完成。

    小结:同样方法,大家可以在刚刚新建的C:我的图库文件夹里通过外部块命令创建自己常用的图库,需要用时直接通过插入块命令i插入即可。

    第三种方法:利用工具选项板创建自己的素材库

    和第二种方法类似,先把图库素材创建成外部块,这里不再赘述,需要的请看第二种方法。

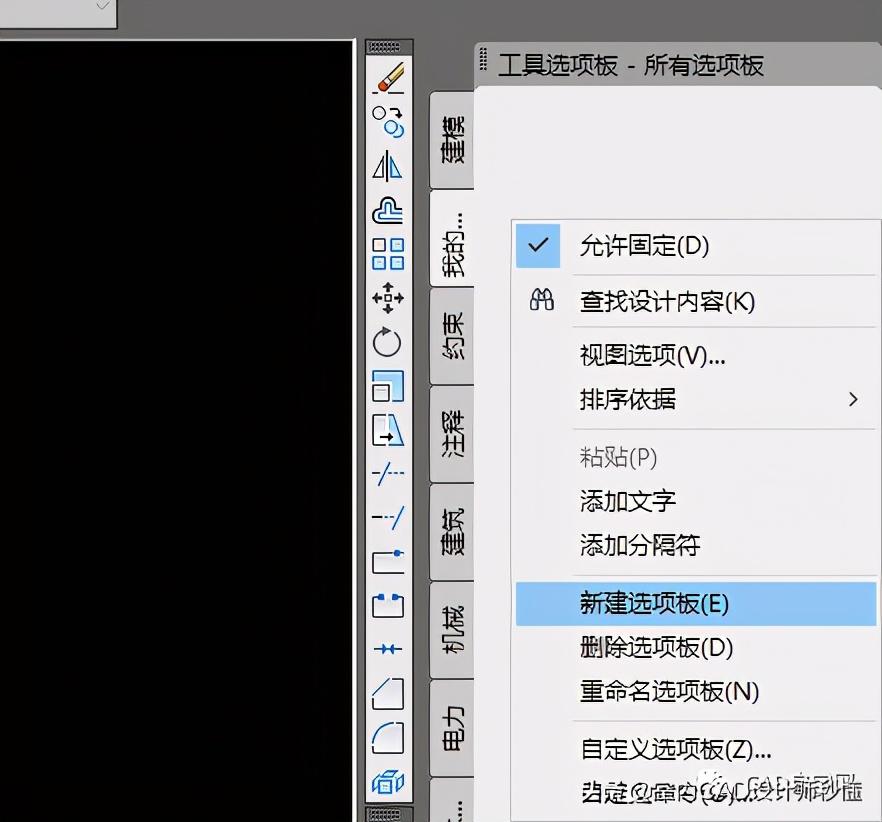

    创建好块后,按ctrl+3快捷键打开工具选项版,工具选项版任意位置处鼠标右击选择【新建选项版】,命名为我的图库,如图。

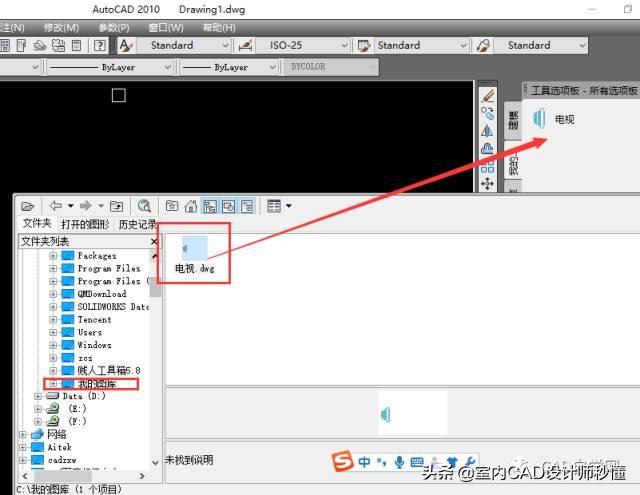

    ctrl+2快捷键打开设计中心,将创建好的图块素材拖到工具选项版我的图库中,如图:

    需要调用时ctrl+3快捷键打开工具选项版,单击我的图库中素材即可插入,插入方式:基点、比例、旋转可自行选择,如图:

    完,三种插入图块素材的方法都介绍完了。

    三:全网最全CAD字体库

    打开CAD总是出现乱码或者问号怎么办?,那我就简单说明一下下载字体的原因:

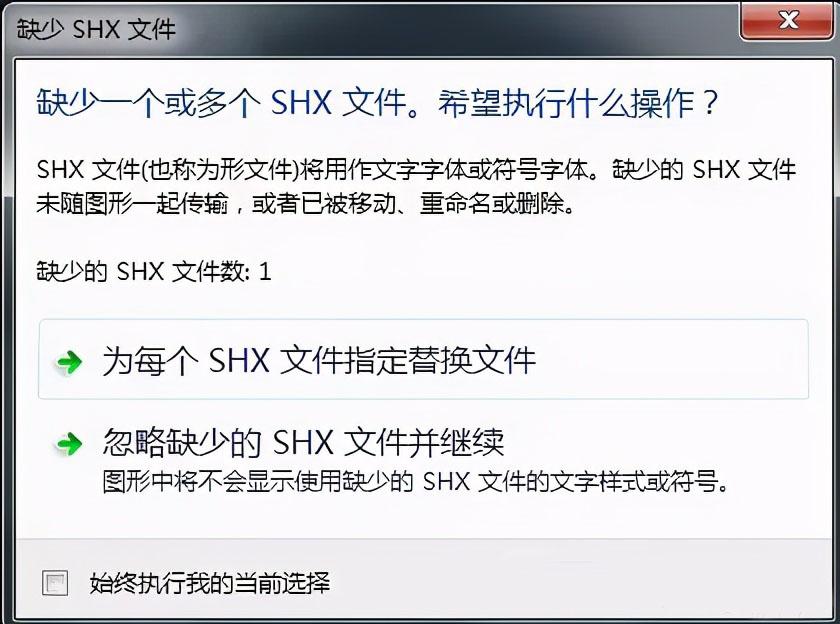

    每天,我都要面对这个对话框数十次

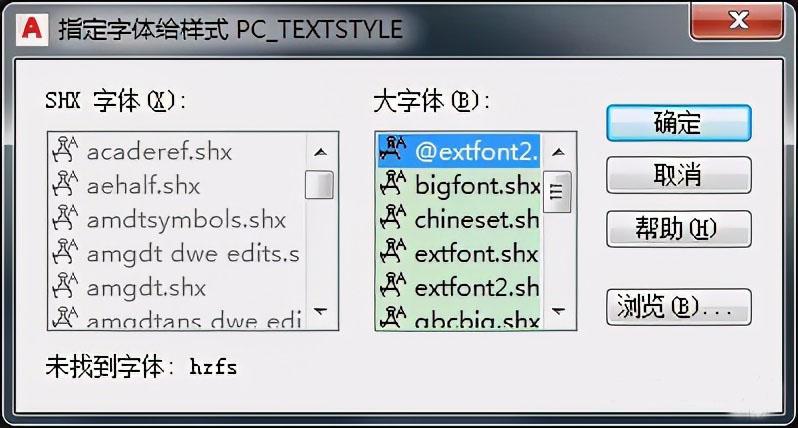

    还有这个对话框

    一般来说缺少的字体需要换成它们:

    【gbcbig.shx】国标gb汉字chinese大big字体

    【gbenor.shx】国标gb英文english普通normal字体

    可怜的我光是替换字体就要花费漫长的 0.5 分钟

    并伴随着看到此对话框的不舒适感

    如果我选择忽略并继续

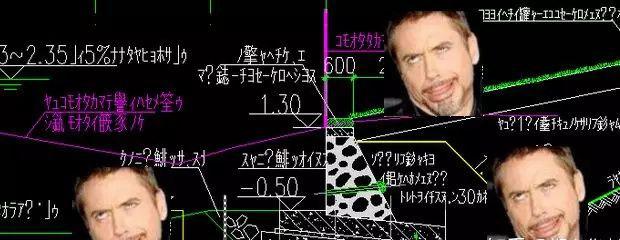

    那么接下来要面对的可能就是一堆乱码

    看到这些乱码,吓得我赶紧关掉CAD

    em... 舒适多了

    解决方法:

    1

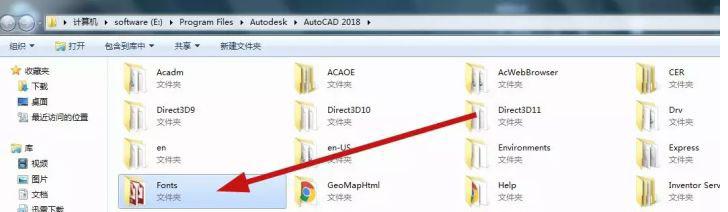

    缺少字体最常见的情况应该是缺少HZTXT.SHX字体,最粗暴的方法就是下载它,然后放在CAD安装文件夹地址的【Fonts】文件夹内。

    去哪里下载?温柔贤惠的我已经给你准备好了,注意文章末尾领取方式~~~

    2

    当然你缺的也有可能不是HZTXT.SHX字体,有时会有图纸包含百年不遇的字体,我这里还有一 套字体大礼包,比较大,经常用到特殊符号的小可爱建议下载。

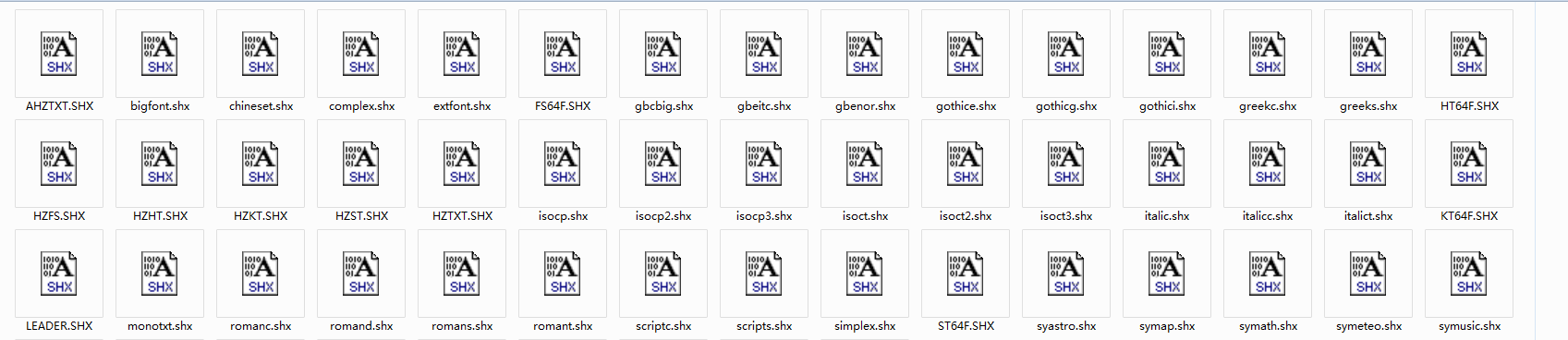

    cad字体存放位置:Fonts 天正字体存放位置:sys

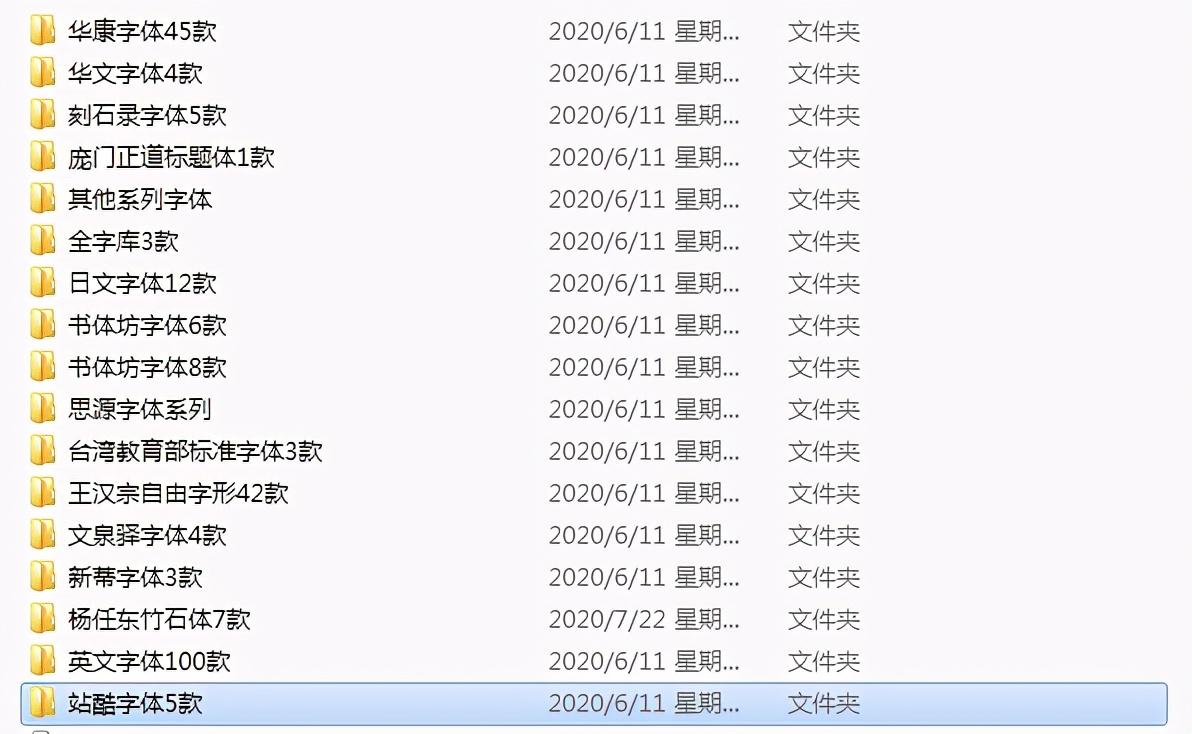

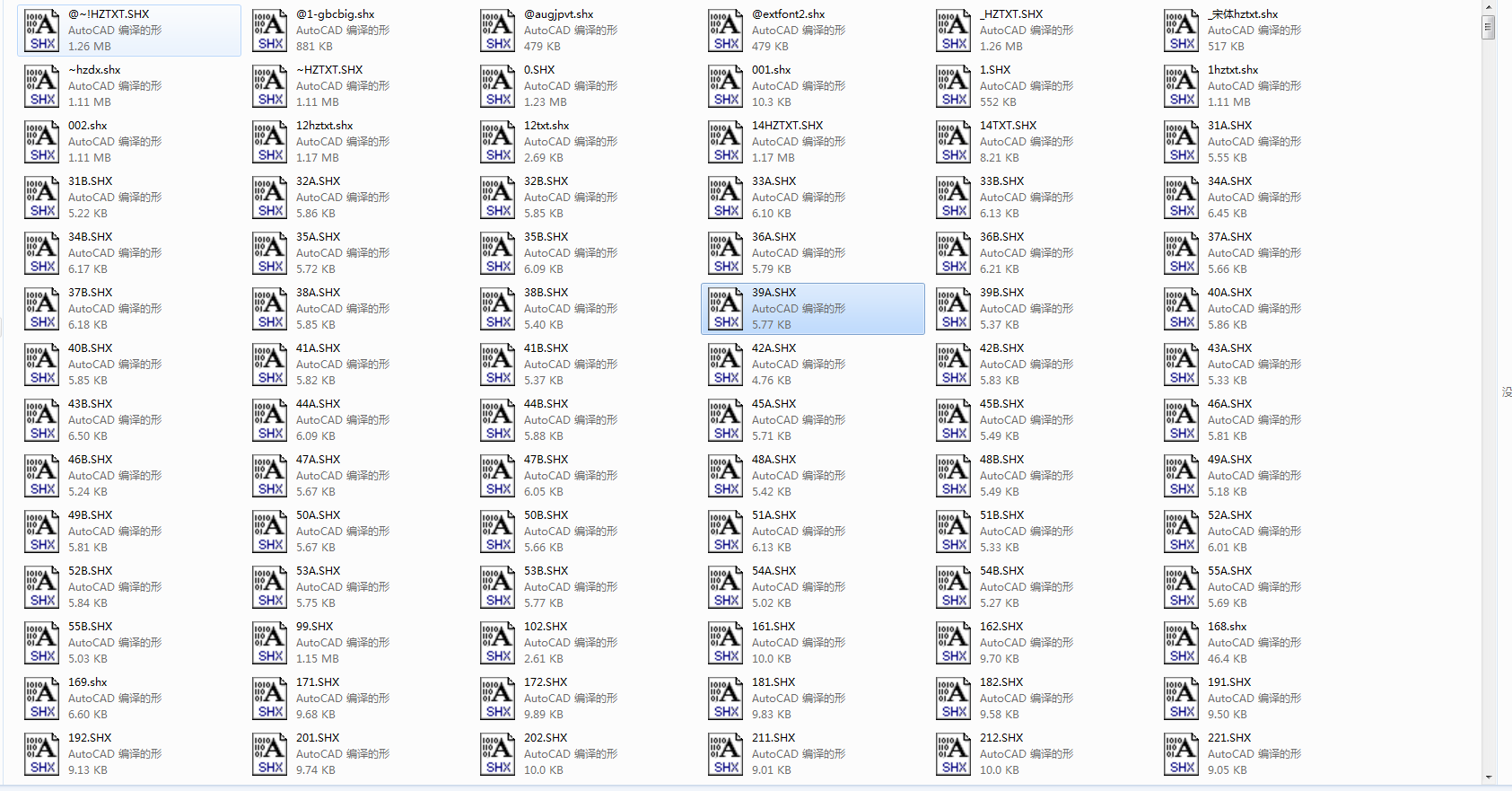

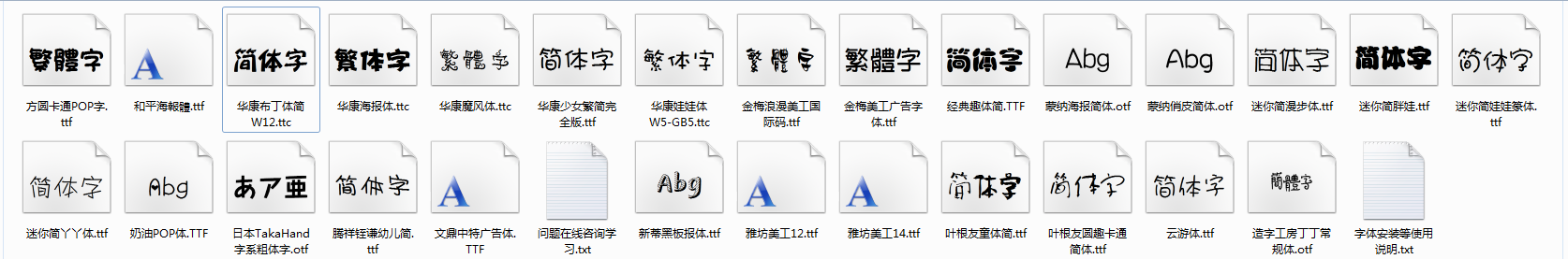

    2500种超级全字体:

    可商用字体库:

    天正字体库:

    可爱卡通字体库:

    3.打开CAD文件字体显示问号(?)

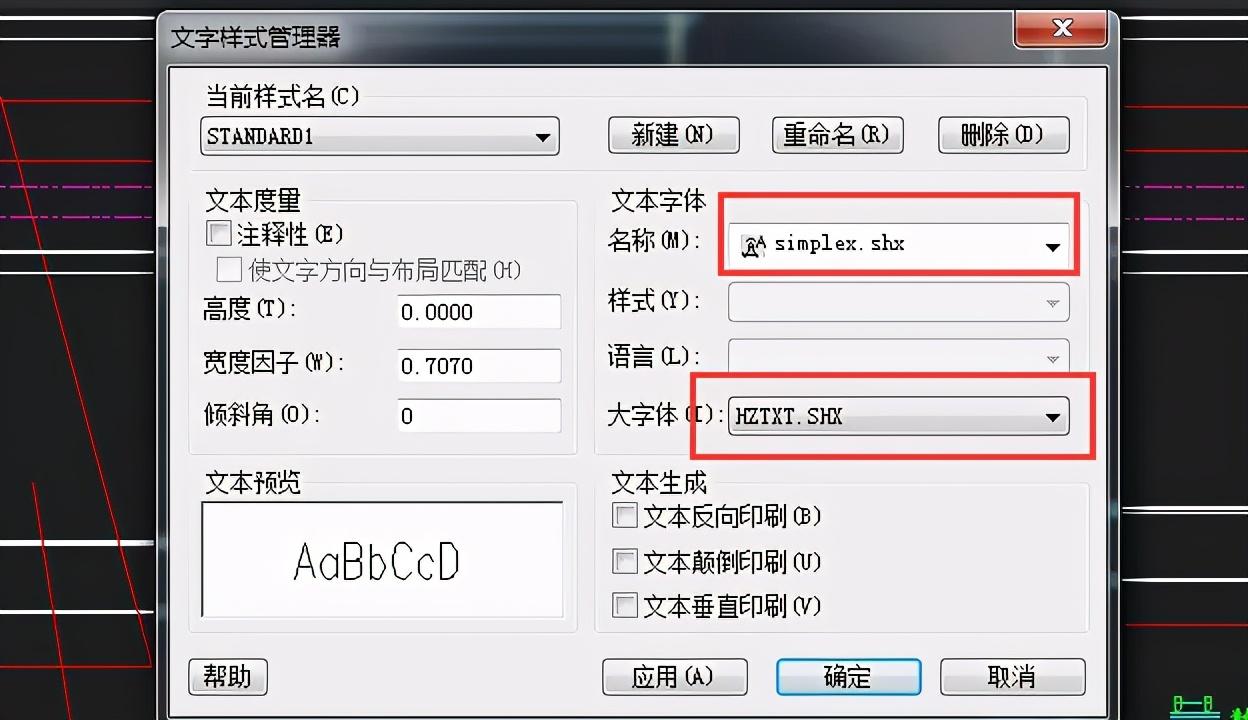

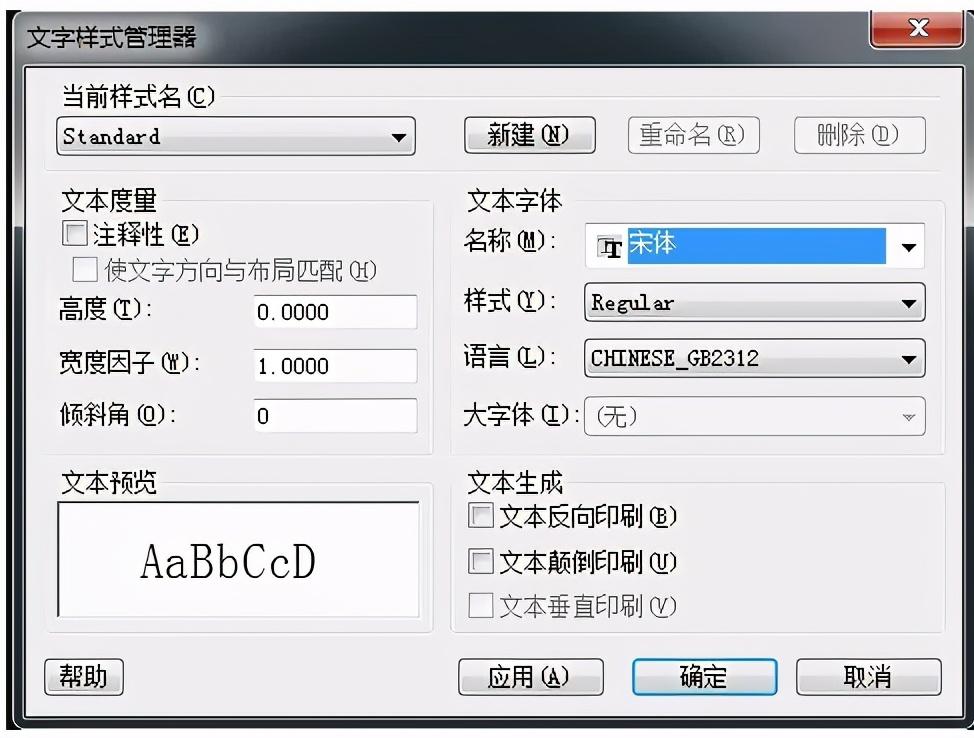

    鼠标选中它可以知道它是哪一种字体。单击“文字”右边的箭头符号,出现“文字样式”选项框。注意字体名那里有个感叹号,说明这个字体有问题。现在直接把“字体名”改成电脑里有的字体就可以

    1、替换成电脑操作系统的字体

    如果只是普通的汉字,没有特殊的符号,例如钢筋符号等,那么可以采用CAD多行文字类似的替换策略,取消使用大字体,直接将字体设置成电脑操作系统字体,如宋体,黑体。

    2、替换成通用的CAD字体

    如果需要用CAD专用的单线字体(*.shx),则可以采用下面的策略,小字体可以替换成simplex.shx,大字体可以替换成hztxt.shx。

    4

    如果你什么都不想下载,也可以通过【字体映射】来设置,不过这仅限解决缺少hztxt字体或其它单一字体的问题。这样操作:

    输入命令OP,打开选项对话框,找到【字体映射文件】,然后把这个地址选中,在用鼠标左键单击一下,复制它

    随便打开一个文件夹或者浏览器,把地址粘贴到地址栏:

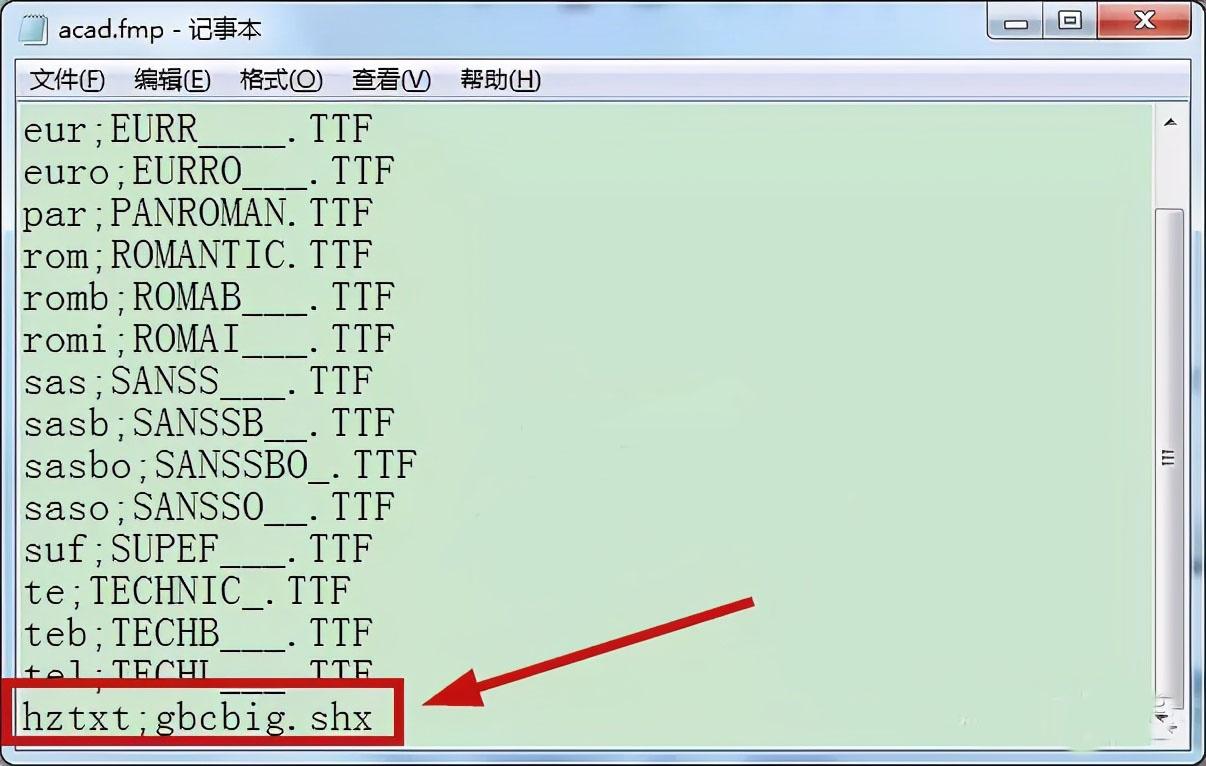

    回车打开它,然后在最后面增加一行字符:hztxt;gbcbig.shx0意义是把hztxt映射为gbcbig,可以解决每次要替换的繁琐操作。保存,然后重启CAD即可。

    技巧适用于AutoCAD 。

    今天的技巧就到这里,关注我,下次继续扯~~~(练习题及解答详情;设计大师常用插件及使用教程,cad节点大样,快捷键技巧,cad填充图案等)

    一、CAD工程制图知识要点

    CAD工程制图知识要点

      为了大家能更好地学习制图这门课程,所以我专门为大家整理了CAD工程制图知识要点!以供大家作为学习时的参考。

      第一章(投影和视图)

      正投影的基本性质

      1. 积聚性2. 真实性3. 类似性4. 平行性

      单面投影:点不定位,体不定形。

      三视图间的投影规律

      主、俯视图长对正

      主、左视图高平齐

      俯、左视图宽相等

      第三章(线面关系)

      一、直线与平面平行

      几何条件:

      1. 若直线平行于平面上任意直线,则线、面平行。

      2. 若线、面平行,则过平面内任一点必能在平面内作一直线平行于已知直线。

      二、两平面互相平行

      几何条件:两平面内各有一对相交直线分别对应平行。

      三、直线与平面相交

      交点的性质:

      1. 是直线与平面的公有点;

      2. 是可见与不可见的分界点。

      从几何元素有积聚性的投影入手,先利用公有性得到交点的一个投影,再根据从属关系求出交点的另一个投影。

      当直线垂直于特殊位置平面时,平面的积聚性投影垂直于直线的同面投影。

      四、平面与平面相交

      1. 交线是两平面的公有线。(凡两平面的公有点都在交线上)

      2. 交线的投影是直线,可由其上两个(公有)点的投影确定。

      3. 求一平面内的一直线与另一平面的交点来确定公有点(转化为线、面交点问题)。

      实际交线应在两平面投影的公共范围之内。

      两特殊位置平面互相垂直时,它们具有积聚性的同面投影互相垂直。

      当两特殊位置平面相互平行时,它们具有积聚性的同面投影互相平行。

      第四章(换面法)

      一、新投影面的选择原则

      1. 新投影面必须对空间物体处于最有利的解题位置。(平行于新的投影面、垂直于新的投影面)

      2. 新投影面必须垂直于某一保留的原投影面,以构成一个相互垂直的两投影面的新体系。

      二、新旧投影之间的关系一般规律:

      1)点的新投影和保留旧投影的连线垂直于新轴。

      2)点的新投影到新轴的距离等于点的旧投影到旧轴的距离。

      三、作图规律:

      由点的不变投影向新投影轴作垂线,并在垂线上量取一段距离,使这段距离等于被代替的投影到原投影轴的距离。

      四、换面法的六个基本问题

      1. 把一般位置直线变换成投影面平行线

      2. 将投影面的平行线变换为投影面的垂直线

      功用:一次换面后可用于求点与直线,两直线间的距离等。

      问题的关键:新轴要垂直于反映实长的那个投影。

      3. 把一般位置直线变换成投影面垂直线

      一次换面把直线变成投影面平行线;

      二次换面把投影面平行线变成投影面垂直线。

      4. 把一般位置平面变换成投影面垂直面

      功用:可求解平面与投影面的倾角,点与平面的距离,两平行面间的距离等。

      问题的关键:在平面上作一条投影面平行线,新轴必须垂直与该平行线反映实长的那个投影。

      如果把平面内的一条直线变换成新投影面的垂直线,那么该平面则变换成新投影面的垂直面。

      5 . 将投影面的垂直面变成投影面的平行面

      功用:一次换面后可求解平面实形、形心、两直线交角等

      问题的关键:新投影轴必须平行于该平面的积聚性投影

      6. 把一般位置平面变换成投影面平行面

      一次换面, 把一般位置平面变换成新投影面的垂直面;

      二次换面,再变换成新投影面的'平行面。

      第六章(回转体表面交线)

      一.截交线:平面与立体表面的交线。

      相贯线:两立体表面的交线。

      二.截交线的性质:

      1. 截交线是回转体表面和截平面的共有线。

      2. 截交线上的点为立体表面和截平面的共有点。

      3. 截交线一般情况下是一封闭的平面曲线。

      三.求圆柱截交线的方法

      1. 利用积聚性法

      2. 素线法

      四.积聚性法求圆柱截交线的作图步骤:

      1)投影分析

      2)求特殊位置点

      3)求一般位置点

      4)连接各点

      5)判断可见性

      6)整理轮廓线

      (一)平面与圆锥相交所得截交线形状

      1. 圆 2.一对相交直线 3. 椭圆 4. 双曲线 5. 抛物线

      (二)求圆锥截交线的作图方法

      1.素线法2.纬圆法

      五.回转体表面相交

      ① 表面性

      相贯线位于两立体的表面上。

      ② 封闭性

      相贯线一般是封闭的空间折线(通常由直线和曲线组成)或空间曲线。

      ③ 共有性

      相贯线是两立体表面的共有线。

      其作图实质是找出相贯的两立体表面的若干共有点的投影。

      六.相贯的形式

      平面体与回转体相贯

      多体相贯

      回转体与回转体相贯

      七.作图方法

      1 表面取点法

      利用投影的积聚性直接找点。

      2 用辅助平面法。

      一般是根据立体或给出的投影,分析两回转面的形状、大小极其轴线的相对位置,判断相贯线的形状特点和各投影的特点,从而选择适当的方法作图。

      表面取点法原理

      当相贯结构中有一个是圆柱体时,先利用圆柱表面的积聚性,得到相贯线的至少一个投影;再通过回转体表面取点,作出相贯线的未知投影。

      辅助平面法原理

      设置一辅助平面;求其与两回转体表面的截交线;两组截交线的交点必为相贯线上点。

      选辅助平面的原则

      要使辅助平面与两立体表面交线的投影为直线或圆。

      常用的辅助平面为投影面的平行面或垂直面。

      八.相贯线的特殊情况(一)

      同轴回转体相交,其相贯线为垂直于轴线的圆。

      相贯线的特殊情况(二)

      当相交两回转体公切于一个球面时,其相贯线为平面曲线(一般为椭圆)。在两回转体轴线同时平行的投影面上,椭圆的投影为直线。

      九.相贯线的形状及投影:

      平面体与圆柱体相贯:相贯线为封闭的空间折线。相贯线在非积聚性投影上总是向被穿的圆柱体里面弯折,而且在两体相交区域内不应有圆柱体轮廓线的投影。

      两圆柱体相贯:相贯线为光滑封闭的空间曲线。当两圆柱正交,小圆柱穿大圆柱时,相贯线在非积聚性投影上总是向大圆柱里弯曲,当两圆柱直径相等时,相贯线在空间为两个椭圆,其投影变为直线。在两体相交区域内不应有圆柱体轮廓线的投影。

      第七章(制图基本知识)

      常用线型及用途

      粗实线:可见轮廓线。

      细实线:尺寸线,剖面线

      虚线:不可见轮廓线。

      细点画线:对称线,轴线。

      双点画线:假想轮廓线。

      波浪线:断裂处边界线

      第八章(组合体视图)

      一、组合方式

      1. 叠加式 —组合体由若干基本形体叠加而成。

      2. 切割式 —在基本形体上通过切割、挖孔等方式形成的组合体。

      二.组合体的尺寸注法:

      1. 基本方法

      定形尺寸:确定各基本形体形状的尺寸。

      定位尺寸:确定基本形体间相对位置的尺寸。

      —— 形体分析法

      2. 尺寸基准:定位尺寸的起点

      长、宽、高每方向上应各有一个尺寸基准。

      主要对称面、主要轴线、大的底面、端面等。

      4. 尺寸标注应注意

      1)同一形体的尺寸应该尽量集中标注。

      2)尺寸应该标注在反映形体特征的视图上。

      3)同轴回转体的直径,应尽量标注在非圆视图上。

      4)尺寸应该尽可能标注在轮廓线外面,应该尽量避免在虚线上标注尺寸。

      5) 相互平行的尺寸,要使小尺寸靠近图形,大尺寸依次向外排列,避免尺寸线和尺寸线或尺寸界线相交。

      三.看组合体视图

      形体分析法 线面分析法

      第十章(机件的表达方式)

      一.向视图是可以自由配置的视图,但向视图必须要进行标注。

      向不平形于基本投影面的平面投影所得到的视图称为斜视图 轮廓线封闭的完整结构

      不完整的基本视图称为局部视图 波浪线:断裂线的投影

      斜视图和局部视图间的区别:

      1. 投影面 2. 视图的完整性 3. 图的标注

      假想用剖切平面把机件剖开,移去观察者和剖切面之间的部分,将余下部分向投影面投影,所得到的图形称为剖视图。

      2. 剖视图的标注

      剖视图名称 投影方向 剖切位置

      二、常用剖视图

      按剖切后移去的范围分:

      1全剖视图、2半剖视图、3局部剖视图

      按剖切平面的位置和数量分:

      4斜剖视图、5旋转剖视图、6阶梯剖视图、

      复合剖视图、剖中剖

      1用剖切面把机件完全剖开所得的剖视图成为全剖视图

      2在垂直于机件对称面的投影面上的投影,以对称中心线为界,一半画成剖视,一半画成视图,称为半剖视图

      3用剖切面局部地剖开机件所得的剖视图称为局部剖视图

      4用不平行于基本投影面的剖切面剖开机件,并向与其平行的投影面投影所得到的剖视图称为斜剖视图

      5用两相交的剖切平面剖开机件,并以交线为轴,把倾斜结构旋转到平行于投影面的位置,投射后的图样称为旋转剖视图

      6用几个互相平行的剖切平面剖开机件所得的图样称为阶梯剖视图

      注意:肋板经纵向对称面剖切,区域内不画剖面符号

      转折处不画线、转折处不出现不完整结构、转折处不与轮廓线重合

      波浪线不能超出边界

      波浪线不能穿空

      波浪线不能被其他图线替代

      旋转剖切面后的其他结构不旋转

      ①全剖视图 适于外形简单、内腔复杂的不对称机件

      ②半剖视图适用于内、外都需要表达的对称机件

      ③局部剖视图适于内、外都需要表达的不对称机件

      ④斜剖视图适于表达倾斜于基本投影面的内腔结构

      ⑤旋转剖视图适于有主要轴线的盘、盖等类零件

      ⑥阶梯剖视图适于具有相互错开内腔结构的机件

      三.移出断面图的标注:

      不对称断面按断面实际情况画

      对称断面按剖视图画

      *当剖切平面通过回转面形成的孔或凹坑的轴线时,这些结构按剖视画出。

      四.回转体上均布肋、孔、轮辐旋转到剖面上(简化画法)

      对称图形可省略一部分

      肋、轮辐等纵向剖切不画剖面符号

      对称视图可只画一半,但要画出对称符号。

      第十一章(连接件)

      一.两种常用连接方式

      1、可拆卸连接:拆开时不破坏连接件和被连接件。

      例如:螺纹连接、键联结、销连接等

      2、不可拆卸连接:拆开时会破坏连接件或被连接件。

      例如:焊接、铆接、粘接等。

      二.螺纹是按着螺旋线的原理形成的。

      外螺纹——在圆柱外表面上形成的螺纹

      内螺纹——在圆柱外表面上形成的螺纹

      1.外螺纹的画法

      螺纹小径的细实线画入倒角

      大径画粗实线

      小径画细实线

      螺纹界线

      大径画粗实线圆

      小径画3/4细实线圆

      2.内螺纹的画法

      表达螺纹大径的细实线不画入倒角

      不画倒角圆

      大径画细实线

      小径画粗实线

      螺纹终止线画粗实线

      45°线画到粗实线

      大径画3/4细实圆

      小径画粗实圆

      三.(一)螺纹的种类

      1. 连接螺纹 起连接作用的螺纹。

      2. 传动螺纹 起传动作用的螺纹。

      (二)螺纹的标注

      1.螺纹的标注包括以下内容:

      螺纹的牙型、公称直径、螺距、线数和旋向、螺纹公差带代号、旋合长度等。

      2.普通螺纹标注:

      普通螺纹代号、螺纹公差带代号、旋合长度

      3. 梯形螺纹

      牙型符号、公称直径、螺距或导程(螺距)、旋向、公差带代号、旋合长度代号

      4.螺纹连接件

      常见的螺纹连接件有:六角头螺栓、六角螺母、双头螺柱、垫圈、弹簧垫圈、圆柱头螺钉等。

      四.螺纹连接有:

      1.、螺栓连接

      2.、双头螺柱连接

      3.、螺钉连接

      第十二章(常用件)

      一.齿轮的用途

      1.成对使用

      2.传递轴间动力和运动

      3.改变轴的转速

      4.改变轴的旋转方向

      二.齿轮的基本参数

      1.齿顶圆直径D顶

      2.齿根圆直径D根

      3.齿数 Z

      4.分度圆直径 D分=m×Z

      5.分度圆齿距 p=s+w

      6. 模数 m=p/π (Z p = π D分)

      三、滚动轴承的类型和代号

      按内部结构和承受载荷方向的不同分为三类:

      1.向心轴承 适用于主要承受径向载荷。

      2.推力轴承 适用于承受轴向载荷。

      3.圆锥滚子轴承 适用于同时承受径向和轴向载荷。

      第十三章(零件图)

      一.表达机器和部件的图样称为装配图,表达单个零件的图样称为零件图。

      零件图的四项基本内容:

      (一) 表达零件形状的一组视图

      (二) 确定零件各部分形状大小和相对位置的一组尺寸

      (三) 保证零件质量、形状的技术要求

      (四) 标题栏

      二.、主视图的选择

      (一)零件的摆放方式

      1.反映零件的加工状态 2.反映零件的工作状态

      (二)主视图的投射方向

      三.零件图尺寸标注合理性包括:

      (1) 保证达到设计的要求;

      (2) 便于加工和测量。

      四.基准:确定各结构相对位置时的参考位置。

      (1) 按基准的作用可分为:

      1.设计基准: 满足机器或部件的设计要求选定的基准。

      2.工艺基准: 零件在加工、测量等方面选定的基准。

      注:长、宽、高每个方向上至少各有一个主要基准,每方向上还可有若干辅助基准,若有,各基准间应有直接尺寸相联系尽量使工艺基准重合于设计基准,

      作为基准的线和面是:

      (1)零件上主要回转面的轴线;

      (2)零件结构中的对称面;

      (3)零件的主要支撑面和装配面;

      注:1. 终结环误差等于各组成环误差之和,选最次要尺寸作为终结环。

      2. 终结环空出不注,或注成参考尺寸。

      *不要注成封闭尺寸链

      五.、铸造工艺对结构的要求

      (一)起模斜度(二)铸造圆角(三)过渡线(四)铸件壁厚

      六.尺寸标注形式

      链式 坐标式 综合式

      尺寸公差:允许尺寸的变动量。

      零件的互换性

      机器中参与装配的两个零件,不经过挑选和修配,任取一对安装后均符合设计要求。

      七.配合:1间隙配合 2过盈配合 3过渡配合

      配合制度:基孔制 、 基轴制

      形状和位置公差标注

      ←──│形位公差特征符号│形位公差数值及有关符号│基准要素

      八、表面粗糙度的评定方法

      1、轮廓算术平均偏差 Ra

      2、轮廓最大高度 Rz

      九、表面粗糙度的选择

      1.内容: 取样长度(GB) 评定参数(Ra) 参数值(Ra:表13-3)

      2.接触表面、受磨擦的表面、配合表面、受交变应力的表面更光滑些。

      3.总原则: 满足表面设计要求时,尽量选用第级别。

      使用功能、 设计寿命、外观要求

      第十四章(装配图)

      一.装配图是表达机器或部件的图样,主要表达其工作原理和装配关系。

      装配图的特点:

      1. 在机器设计过程中,装配图的绘制位于零件图之前。

      2. 装配图与零件图的表达内容不同,它主要用于机器或部件的装配、调试、安装、维修等场合,也是生产中的一种重要的技术文件。

      二.装配图的内容:

      1.一组视图 ( 工作原理、装配关系、主要件结构 )

      2.必要的尺寸

      3.技术要求

      4.零件序号、明细栏、标题栏

      三.装配图上需标注的尺寸有如下几类:

      1性能或规格尺寸

      2装配尺寸

      3安装尺寸

      4总体尺寸

      5其它尺寸

      四. 总则:

      1)每个零件都编号

      2)相同件编一个号(种、类、规格都相同)

      3) 编序号相同

      2.编号的写法:

      1)写在指引线一端的细实线上或细实线圆内

      2) 字高比尺寸数字大一号或两号

      五. 指引线画法

      1) 指引线用细实线绘制

      2) 指在零件可见轮廓内,末端画黑点或箭头

      3) 对装配关系清楚的零件组,允许采用公共指引线

      4) 尽量不用水平、竖直和45度方向

      5)指引线不应相交,至多允许弯折一次

      六.明细栏

      1.自下而上填写

      2.若位置不够,可向左移成几列

      装配图合理性:

      同方向接触面仅一个

      确保轴肩与端面接触

      七.确定表达方案

      1,主视图:

      工作位置安放,反映主要装配关系和工作原理

      2. 其它视图:

      其它装配线、装配关系、主要件主要结构

      八、确定表达方案

      1. 合适、清楚:采用原方案

      2. 合适,不清楚: 以旧为主,调补新投影

      3. 不合适: 采用新方案

    ;

    二、CAD是什么?有什么用途啊?

    1.CAD即计算机辅助设计(CAD-Computer
    Aided
    Design)
      利用计算机及其图形设备帮助设计人员进行设计工作
    。简称cad。在工程和产品设计中,计算机可以帮助设计人员担负计算、信息存储和制图等项工作。在设计中通常要用计算机对不同方案进行大量的计算、分析和比较,以决定最优方案;各种设计信息,不论是数字的、文字的或图形的,都能存放在计算机的内存或外存里,并能快速地检索;设计人员通常用草图开始设计,将草图变为工作图的繁重工作可以交给计算机完成;由计算机自动产生的设计结果,可以快速作出图形显示出来,使设计人员及时对设计作出判断和修改;利用计算机可以进行与图形的编辑、放大、缩小、平移和旋转等有关的图形数据加工工作。cad
    能够减轻设计人员的计算画图等重复性劳动,专注于设计本身,缩短设计周期和提高设计质量。
      发展概况20世纪50年代在美国诞生第一台计算机绘图系统,开始出现具有简单绘图输出功能的被动式的计算机辅助设计技术。60年代初期出现了cad
    的曲面片技术,中期推出商品化的计算机绘图设备。70年代,完整的cad
    系统开始形成,后期出现了能产生逼真图形的光栅扫描显示器

    推出了手动游标、图形输入板等多种形式的图形输入设备,促进了cad技术的发展。80
    年代,随着强有力的超大规模集成电路制成的微处理器和存储器件的出现,工程工作站问世
    ,cad技术在中小型企业逐步普及。80
    年代中期以来,cad
    技术向标准化、集成化、智能化方向发展。一些标准的图形接口软件和图形功能相继推出,为cad
    技术的推广、软件的移植和数据共享起了重要的促进作用;系统构造由过去的单一功能变成综合功能,出现了计算机辅助设计与辅助制造联成一体的计算机集成制造系统;固化技术、网络技术、多处理机和并行处理技术在cad中的应用,极大地提高了cad系统的性能;人工智能和专家系统技术引入cad,出现了智能
    cad技术,使cad
    系统的问题求解能力大为增强,设计过程更趋自动化。现在,cad
    已在电子和电气、科学研究、机械设计、软件开发、机器人、服装业、出版业、工厂自动化、土木建筑、地质、计算机艺术等各个领域得到广泛应用。
      2.冠状动脉性心脏病(直接点击看冠心病。这里省略了)(
    heart
    disease,
    CHD)简称冠心病,有简称为CHD,也有CAD的。其实,原则应该缩写成CAD,coronary
    artery是冠状动脉,要heart心脏就重复了,只要提到冠状动脉,难道还不知道是心脏吗?
      3.计算机辅助诊断(computer-Aided
    Diagnosis,CAD

      什么是“计算机辅助诊断”?
      它是指通过影像学、医学图像处理技术以及其他可能的生理、生化手段,结合计算机的分析计算,辅助影像科医师发现病灶,提高诊断的准确率。现在常说的CAD技术主要是指基于医学影像学的计算机辅助技术。这里要和计算机辅助检测相区别,后者重点是检测,计算机把异常的征象标注出来,并提供常见的影像处理技术,不进行诊断。可以这样说,计算机辅助诊断是计算机辅助检测的延伸和最终目的,计算机辅助检测是计算机辅助诊断的基础和必经阶段。有人称CAD技术为医生的“第三只眼”,采用CAD系统有助于提高医生诊断的敏感性和特异性。

    三、cad命令大全??

    AutoCAD使用技巧
    1. 在AutoCAD中有时有交叉点标记在鼠标点击处产生,用BLIPMODE命令,在提示行下输入OFF可消除它。
    2. 有的用户使用AutoCAD时会发现命令中的对话框会变成提示行,如打印命令,控制它的是系统变量CMDDIA,关掉它就行了。
    3. 椭圆命令生成的椭圆是以多义线还是以椭圆为实体是由系统变量PELLIPSE决定,当其为1时,生成的椭圆是PLINE。
    4. CMDECHO变量决定了命令行回显是否产生,其在程序执行中应设为0。
    5. DIMSCALE决定了尺寸标注的比例,其值为整数,缺省为1,在图形有了一定比例缩放时应最好将其改为缩放比例。
    6. BREAK将实体两点截开,在选取第二点时如用“@”来回答,可由第一点将实体分
    7. CAD的较高版本中提供了形位公差标注,但圆度及同轴度中的圆不够圆,其实,AutoCAD中常见符号定义都在AutoCAD安装目录下SUPPORT子目录下的gdt.shp文件中,其中2号和4号字符定义了圆形的形状,圆的弧度竟为127°,但不太好改正之(如改为90°更不好看)。
    8. 空心汉字字形如使用AutoCADR14中的BONUS功能(一定要完全安装AutoCAD,或自定义安装时选了它),有一个TXTEXP命令,可将文本炸为线,对做立体字十分有用。
    9. AutoCADR14的BONUS中有一个ARCTEXT命令,可实现弧形文本输出,使用方法为先选圆弧,再输入文本内容,按OK。
    10. BONUS中还有一个有用的命令,即MPEDIT,用它将多个线一齐修改为多义线,再改它的线宽。
    11. image命令在R14中代替了R13中的BMPIN、PCXIN之类命令,它将位图嵌入文件中,只用来显示,如炸开就成了空框架,如何使PCXIN等命令重现?请将R13安装目录下的RASTERIN.EXE拷入R14下,用appload将其装入,然后就可以将位图导入(可编缉,可炸开)了。
    12. BREAK命令用来打断实体,用户也可以一点断开实体,用法是在第一点选择后,输入“@”。常用一条线段为点划线,另一段为实线时。
    13. AutoCADR14中提供了大量的命令缩写,许多R13中无缩写的命令也有了缩写,下面提供了CAD中的单字符缩写:
    A:ARC, B:Bmake, C:Circle, D:ddim, E:erase, F:fillet, G:group, H:bhatch, I:ddinsert, L:line, M:move, O:offset, P:pan, R:redraw, S:stretch,
    T:mtext, U:undo, V:ddview, W:Wblock, X:explode,Z:zoo。你会发现使用它们比鼠标点取快(尤其在1s输5个字符的速度下)。AutoCADR14大量扩充了简化命令,不仅增加了以首字母简化的命令(这里不列出),而且增加了用前两个字母简化的命令,常用的如:array、copy、dist、donut、dtext、filter、mirror、pline、rotate、trim、scale、snap、style、units等,更加提高了用键盘输入命令的速度。
    14. AutoCADR14的命令缩写也可用在R13,方法是将AutoCADR14下Support子目录下的ACAD.pgp拷贝至AutoCADR13的Support子目录下。
    15. AutoCAD中ACAD.pgp文件十分重要,它记录命令缩写内容,用户可自定义它们,格式如下:*命令名称。也可定义系统命令,AutoCADR14提供了sh命令,可执行DOS命令,但在Windows下作用不大。
    16. AutoCADR14中用NOTEPAD、EDIT、DIR、DEL等系统命令,笔者认为其中NOTEPAD对自定义CAD用途较大,但使用起来会发现屏幕一闪(进了DOS),又返回,十分让人不愉快,让我们来编一个小程序,取名为note.lsp:
      (defunc:notepad()
      (startapp"notepad")
      ) 先将ACAD.pgp中的NOTEPAD命令定义行删除,重入CAD后,再将此程序用命令:(load"note")装入,下一次用NOTEPAD命令会有更好效果,最好将(load"note")加入Support子目录下的ACADR14.lsp中。
    17. AutoCADR14中打印线宽可由颜色设定,这样机械制图中的各种线型不同、线宽不同的线条可放入不同的层,在层中定义了线型和颜色,而在打印设置中设定线型与颜色的关系,效果良好。
    18. AutoCADR14的Support中ACAD.dwt为缺省模板,要好好加工它,把常用的层、块、标注类型定义好,再加上标准图框,可省去大量重复工作。
    19. AutoCAD中有不少外部Lisp命令文件,可以直接观察它们,如果学习开发Lisp应用程序,注意:R14可是最后一版Lisp文件内容公开的AUTOCAD,在CAD2000中Lisp文件内容是加密的(笔者正在研究解密程序)。
    20. AutoCAD二次开发工具很多,Lisp早就有了,R11提供了ADS(AcadDevelopsystem),R12中提供了ADS对实模式下C编译器(如BC,MSC)的支持,R13提供ARX(AcadRuntimeeXtend),R14提供了VBAutomation,这个Automation使VB编写CAD程序成为可能,渴望CAD编程的人有了一个最好的选择,不必学习ADS、ARX、ObjectARX,和AutoLisp,一起加入AutoCAD编程的世界。
    21. 用户自定义的Lisp文件一定要自动装入AutoCAD,这样就需要在acadr14.lsp中加入用户Lisp文件的装入语句,acadr14.lsp(早期版本为acad.lsp),好似DOS的Autoexec.bat,一定要好好利用,在其中如定义了名为S::STARTUP()的函数可自动运行它(给CAD加个启用画面如何,可用STARTUP加startapp函数,也可加登录密码)。
    22. 将AutoCAD中的图形插入WORD中,有时会发现圆变成了正多边形,用一下VIEWRES命令,将它设得大一些,可改变图形质量。
    23. 形如f30H11()的标注如何去标注呢,请在文本内容中输入“%%c30{H11(){\H0.7x;\S+0.1^-0.2;}}”,可以实现,如嫌太麻烦,就编个程序来简化操作。
    24. AutoCAD中文件可当作块插入其他文件中,但这样一来过多的块使文件过于庞大,用PURGE来清除它们吧,一次清一层,一定要多用几次呀!
    25. AutoCADR14的帮助文件内容十分丰富,由很多本“书”组成,一层层打开,多看它们用处是很大的,其中包括了CAD的各方面,比任何CAD大全还全,你是否想您的帮助加入其中,请修改acad.cnt,加入自己帮助的链接。
    26. 在CAD中可按规定编定.ahp的CAD帮助文件,在R14下用ahp2hlp.exe将其转变为.hpj的文件和.rtf的文件,再用HelpWorkshop工具(在VC5中有)将其项目打开,编译为.hlp文件。
    27. 在AutoCAD中有一些DOS下的exe文件在R14中仍有用途,用Slidelib.exe可将幻灯片作库,mc.exe可实现菜单的编译。
    28. 在作完零件图进行组装时,可将零件图块插入后焊开,再用group成组后组装,这时用ddselect命令控制组选取处于何种状态,取消组选取时可将组内成员删除、剪切、修改,要移动零件时再打开组状态。
    29. 在AutoCAD中的菜单源文件为.mnu文件,将其修改可将自己的命令加入菜单中,再用menu命令装入,可参加AutoCAD帮助了解菜单文件格式。图标工具条中加入自己的命令相对简单,可在工具条上点右键,在toolbar对话中,点new按钮,输入工具条后,一个新工具条产生,再选Customize按钮,选定custom,将空按钮拖入工具条中,再在空按钮上按右键,这样就可定义自己的按钮图标和命令。
    30. AutoCAD的状态行也可自定义,用DIESEL语言可以访问它,最简单的方法用modemacro命令,后输入$(getvar,clayer),以后当前层名就显示在状态行上,用户化可谓无孔不入吧!
    31. AutoCAD的图形格式为.dwg,也可导出为.bmp及.wmf或.eps、.dxf、.3ds,如果用render命令可存为.pcx、.tga、.tif格式,AutoCAD还可将文件直接存为这几种格式,要为系统装一个名为“Rasterfileexport”的打印机,用它打印到文件,ACAD2000还可将文件存为JPG格式。
    32. render进行着色时,render无关闭按钮,用户可用:(arxunload"render"),因为它是ARX文件扩展的功能。
    33. dimzin系统变量最好要设定为8,这时尺寸标注中的缺省值不会带几个尾零,用户直接接受缺省值十分方便快捷。
    34. 如遇到快捷键失效,如^o失去作用,变为正交模式切换的情况,请用menu将当前使用菜单的.mnu菜单源文件重装一遍即可。
    35. 在多行文字(mtext)命令中使用Word97编辑文本。Mtext多行文字编辑器是AutoCADR14中的新增功能,它提供了Windows文字处理软件所具备的界面和工作方式,它甚至可以利用Word97的强大功能编辑文本,这一功能可以用如下方法实现:打开“Tools”菜单选“Preferences”命令,“Preferences”对话框弹出后,打开“Files/TextEditor,Dictionary,andFontFileName/TextEditorApplication/Internal”,双击“Internal”,出现“Selectafile”对话框,接着找到“Winword.exe”应用程序文件,击“打开”钮,最后单击“OK”返回。完成以上设置后,用户如再使用mtext命令时系统将自动调用我们熟悉的Word97应用程序,为AutoCAD中的文本锦上添花。
    36. 巧用工具按钮自定义。AutoCAD中有许多lsp文件能为我们提供非常实用的命令,如chtext.lsp就是一个很好的文字修改命令,尤其适用于大批文字的修改,但在使用这样的命令之前必须先把lsp文件载入。一般你可以通过选取“Tools”菜单中“LoadApplication...”选项,再利用对话框打开AutoCADR14/Support下的Chtext.lsp文件,然后击“Load”钮,或者也可以直接在命令行中键入“(load“chtext”)”以达到载入的目的,如此做总有些繁琐。下面我们用自定义工具按钮的方式解决这个问题,右击任意工具钮,弹出“Toolbars”对话框,击“Customize...”钮,在“Categories:”中选“Custom”项,将出现的空按钮拖到工具条中目标位置,击“Close”钮返回,接着右击空按钮,出现“ButtonProperties”对话框,在“Name:”栏中为命令钮命名,“Help:”栏中你可写入或不写入内容,然后在“Macro:”中键入“(load“chtext”)cht”,至于“ButtonIcon",用户可选系统提供的图标,也可以点“Edit...”自行绘制或者直接调用已有的bmp文件,最后点“Apply”钮并依次关闭对话框返回。这样你自己的工作按钮就做成了。由于在后面增加了“cht”(注意:前面要有空格),所以你只要按下工具钮便可以直接去选择要编辑的目标文件。
    37. “Stretch”命令也是一个常用命令,但输入命令后,系统总要提示“selectobjecttostretchbycrossing_windoworcrossing_polygon...”,要求你再输入一个“C”后才能用鼠标去选择目标。为了使操作简化,用户只需将系统提供的工具按钮做些小小的修改即可。右击任意工具按钮弹出“Toolbars”对话框,再右击“stretch”工具钮弹出“ButtonProporties”对话框,在“Macro:”框中的“^c^c_stretch”后键入空格和“C”。以后你再点击处理后的工具钮就可以直接选择目标进行操作。
    38. AutoCADR14用户通常均采用系统给出的缺省格式存盘,这种格式存盘的缺点是文件所占空间大,不能用低版本的应用程序(如:AutoCADR12、AutoCADR13)打开,为避免磁盘空间的浪费,你可以在“SaveDrawingAs”对话框的“保存类型”中选“AutoCADR12/LT2Drawing”格式存盘。例如:同一dwg文件用两种方式存盘,它们的大小分别是87KB、58KB。可见差别还是很可观的。而且后者文件可以在R12、R13版本的应用程序中打开。这种方法对配置较低的用户尤为实用。
    39. 有时在打开dwg文件时,系统弹出“AutoCADMessage”对话框提示“Drawingfileisnotvalid”,告诉用户文件不能打开。这种情况下你可以先退出打开操作,然后打开“File”菜单,选“DrawingUtilities/Recover”命令,或者在命令行直接用键盘输入“recover”,接着在“SelectFile”对话框中输入要恢复的文件,确认后系统开始执行恢复文件操作。
    40. 汉化菜单。将support目录下的acad.mnu文件复制为chinese.mnu。用写字板打开chinese.mnu。仔细观察会发现其中有许多类似“***POP”的条目,每一条目定义了一列下拉菜单。将引号中的英文命令名称改为中文,存盘退出。再在R14中输入“menu”命令,将chinese.mnu菜单文件装入,下拉菜单就变成了中文。还可以再装入acad.mnu文件将菜单还原。
    41. R14默认的“命令取消”键是“ESC”键,如果你已经习惯了R12的“Ctrl+C”怎么办呢?点击菜单Tools\preferences\compatibility\priorityforacceleratorkeys\autoCADclassic,然后就可以用“Ctrl+C”取消命令了,同时“ESC”键仍然有效。
    42. trim命令中提示选取要剪切的图形时,不支持常用的window和crossing选取方式。当要剪切多条线段时,要选取多次才能完成。这时可以使用fence选取方式。当trim命令提示选择要剪除的图形时,输入“f”,然后在屏幕上画出一条虚线,回车,这时被该虚线接触到的图形全部被剪切掉。
    43. 单击“ObjectPropertys”工具条上的“Makeobjects'layercurrent”按钮,然后在作图区选择要去的图层上的任一图形,当前层立刻变换到选取的图形所在层。
    44. 用R14打开R12的文件时,即使正确地选择了汉字字形文件,还是会出现汉字乱码,原因是R14与R12采用的代码页不同。可到AutoDesk公司主页下载代码页转换工具wnewcp。运行wnewcp后,首先选中“R11/R12”复选框,再单击“Browse”按钮,选择要转换的文件或目录,然后选择新的代码页,ANSI936或GB2312均可,单击“StartConversion”即开始转换。转换后,在R14中就能正确地显示汉字。
    1.选择技巧

      在选择编辑中,有时不小心多选了某个图元,此时在命令未结束下并不需要取消命令而重来,只须在"选择目标"的提示后输入remove回车,再在提示下逐一选择哪些多选的图元(当然别太多,否则难选啊!)即可搞定.

      在选择时,随便输入两个字母,如mn,这时你会发现command命令行出现一大串提示,包括fence、wc、wf等,很方便的。

      2.AutoCAD裁剪技巧

      如图所示,要对右图部分圆(可以是其他边框)外的直线进行裁剪,普通办法就是选择裁剪边界后再选择要裁剪的线段即可,实际上AutoCAD还有较为简捷的办法,其做法如下:

      1.按常规执行裁剪命令,选择裁剪边界(回车确认);
      2.在提示选择要裁剪的线段元素时输入“f”(即fence),回车确认;
      3.在提示:First Fence point下绘制与要裁剪线段相交的连续橡皮筋直线,回车确认即可(见图示)。
      尚需注意两点:1.橡皮筋直线无需闭合;2.橡皮筋直线与要裁剪线段重复相交时,则剪去以后一次的部分(这点很重要哦)。

      3.选择技巧

      用户可以用鼠标一个一个地选择目标,选择的目标逐个地添加到选择集中,另外,AutoCAD还提供了Window(以键入“w”响应Select object:或直接在屏幕上自右至左拉一个矩形框响应Select object:提示),Crossing(以键入“C”响应Select object:或直接在屏幕上自左至右拉一个矩形框响应Select object:提示),Cpolygon(以键入“CP”响应Select object:),Wpolygon(以键入“WP”响应Select object:)等多种窗口方式选择目标,其中Window及Crossing用于矩形窗口,而Wpolygon及Cpolygon用于多边形窗口,在Window及Wpolygon方式下,只有当实体的所有部分都被包含在窗口时,实体才被选中,而在Crossing及Cpolygon方式下,只要实体的一部分包括在窗口内,实体就被选择像。AutoCAD还提供了Fence方式(以键入“F”响应Select object:)选择实体,画出一条不闭合的折线,所有和该折线相交的实体即被选择。在选择目标时,有时会不小心选中不该选择的目标,这时用户可以键入R来响应“select objects:”提示,然后把一些误选的目标从选择集中剔除,然后键入A,再向选择集中添加目标。当所选择实体和别的实体紧挨在一起时可在按住CTRL键的同时,然后连续单击鼠标左键,这时紧挨在一起的实体依次高亮度显示,直到所选实体高亮度显示,再按下enter键(或单击鼠标右键),即选择了该实体。还可以有条件选择实体,即用'filter响应select objects:,在AutoCAD2000中,还提供了QuickSelect方式选择实体,功能和filter类似,但操作更简单,方便。AutoCAD提供的选择集的构造方法功能很强,灵活恰当地使用可使制图的效率大大提高。
      4.如何在WORD表格中引用ACAD的形位公差?
      其实也简单,但就怕部分新手不敢一试!
      1.将ACAD的背景设为白色,否则在WORD中不能处理背景色;
      2.在ACAD中单独直接标注形位公差图框,尽量放大显示至整个绘图区;
      3.使用ACAD的copyclip(拷贝至粘贴板)命令,选中形位公差图框;
      4.切换至WORD的表格中,粘贴即可,但此时整个表格会被挤得很乱,此时可耐点性子,利用WORD自带的图片编辑功能将形位公差图框多余的边剪去,并直接拖放形位公差图框图片至表格范围内的合适大小.为利于操作,可将文档显示放大。

      5.如何给ACAD工具条添加命令及相应图标

      以cad2004为例

      cad的工具条并没有显示所有可用命令,在需要时用户要自己添加。
      例如绘图工具条中默认没有多线命令(mline),就要自己添加。
      做法如下:
      视图->工具栏->命令选项卡,选中绘图右侧窗口显示相应命令
      这时找到“多线”,点左键把它脱出,若不放到任何已有工具条中,则它以单独工具条出现;否则成为已有工具条一员。

      这时又发现刚拖出的“多线”命令没有图标!!就要为他添加图标。
      做法如下:
      把命令拖出后,不要关闭自定义窗口,单击“多线”命令,在弹出的面板的右下角,给它选择相应的图标!

      这时,我们还可以发现,cad允许我们给每个命令自定义图标。这样作个个性化工具条就变得easy了!!

      最后,要删除命令,重复以上操作,把要删除命令拖回,然后在确认要求中选“是”就行了
      以下截图按操作顺序:

      6 、变量
      一。系统变量

      1.如果使用AutoCAD时会发现命令中的对话框会变成提示行,如 打印命 令,控制它的是系统变量CMDDIA,关掉它就行了。
      2.椭圆命令生成的椭圆是以多义线还是以椭圆为实体是由系统变量 PELLIPSE决定,当其为1时,生成的椭圆是PLINE。
      3.DIMSCALE决定了尺寸标注的比例,其值为整数,缺省为1,在图形 有了一定比例缩放时应最好将其改为缩放比例。

      二。操作

      1.BREAK将实体两点截开,在选取第二点时如用“@”来回答,可由 第一点将实体分。
      2.AutoCAD R14的BONUS中有一个ARCTEXT命令,可实现弧形文本输 出,使用方法为先选圆弧,再输入文本内容,按OK。
      3.AutoCAD中文件可当作块插入其他文件中,但这样一来过多的块 使文件过于庞大,用PURGE来清除它们吧,一次清一层,一定要多用 几次呀!

      7.常用快捷键,可以提高你的绘图速度!

      F1: 获取帮助
      F2: 实现作图窗和文本窗口的切换

      F3: 控制是否实现对象自动捕捉

      F4: 数字化仪控制

      F5: 等轴测平面切换

      F6: 控制状态行上坐标的显示方式

      F7: 栅格显示模式控制

      F8: 正交模式控制

      F9: 栅格捕捉模式控制

      F10: 极轴模式控制

      F11: 对象追 踪式控制

      Ctrl+B: 栅格捕捉模式控制(F9)

      Ctrl+C: 将选择的对象复制到剪切板上

      Ctrl+F: 控制是否实现对象自动捕捉(f3)

      Ctrl+G: 栅格显示模式控制(F7)

      Ctrl+J: 重复执行上一步命令

      Ctrl+K: 超级链接

      Ctrl+N: 新建图形文件

      Ctrl+M: 打开选项对话框
      Ctrl+1: 打开特性对话框
      Ctrl+2: 打开图象资源管理器

      Ctrl+6: 打开图象数据原子

      Ctrl+ 打开图象文件

      Ctrl+P: 打开打印对说框

      Ctrl+S: 保存文件

      Ctrl+U: 极轴模式控制(F10)

      Ctrl+v: 粘贴剪贴板上的内容

      Ctrl+W: 对象追 踪式控制(F11)

      Ctrl+X: 剪切所选择的内容

      Ctrl+Y: 重做

      Ctrl+Z: 取消前一步的操作

      8.还说一点关于cad图层的知识

      图层功能给我们管理工程图带来的极大的方便,利用他们,我们可以方便的绘制图形,修改图形。因此每个新手很有必要掌握图层方面的知识。
      下图关于每个图层中线型设置(摘自国家制图标准)希望大家遵守
    9.AutoCAD中如何计算二维图形的面积:

      AutoCAD中,可以方便、准确地计算二维封闭图形的面积(包括周长),但对于不同类别的图形,其计算方法也不尽相同。

      1. 对于简单图形,如矩形、三角形。只须执行命令AREA(可以是命令行输入或点击对应命令图标),在命令提示“Specify first corner point or [Object/Add/Subtract]:”后,打开捕捉依次选取矩形或三角形各交点后回车,AutoCAD将自动计算面积(Area)、周长(Perimeter),并将结果列于命令行。
      2. 对于简单图形,如圆或其它多段线(Polyline)、样条线(Spline)组成的二维封闭图形。执行命令AREA,在命令提示“Specify first corner point or [Object/Add/Subtract]:”后,选择Object选项,根据提示选择要计算的图形,AutoCAD将自动计算面积、周长。
      3. 对于由简单直线、圆弧组成的复杂封闭图形,不能直接执行AREA命令计算图形面积。必须先使用Boundary命令(其使用方法依照下图对话框选择即刻,它同于剖面线填充的面域创建),以要计算面积的图形创建一个面域(region)或多段线对象,再执行命令AREA,在命令提示“Specify first corner point or [Object/Add/Subtract]:”后,选择Object选项,根据提示选择刚刚建立的面域图形,AutoCAD将自动计算面积、周长。

      10.AutoCAD字体替换技巧

      AutoCAD文件在交流过程中,往往会因设计者使用和拥有不同的字体(特别是早期版本必须使用的单线字体),而需为其指定替换字体,如下图所示,即是因为笔者的电脑中没有UMHZ.shx字体,而需为其指定笔者电脑中存在的字体hzkt.shx。

      这种提示在每次启动AutoCAD后,打开已有文件都会出现。其实,这种字体替换可以在配置中一次指定:
      执行config命令,在下图对话框的黑显处(指定替换字体文件)输入字体文件及其完整目录,ok后,下次启动AutoCAD打开已有文件时,字体替换提示将不在出现。

      11.如何巧妙使用AutoCAD

      1、 十字光标尺寸改变
      ---- 工程图绘制时,要按投影规律绘图。为了便于“长对正,高平齐,宽相等”,绘图时,可调整十字光标尺寸。即用options命令或选择下拉菜单 Tools(工具)/ Options(系统配置),打开Options 对话框,找到Display(显示)选项卡,通过修改Crosshair Size(十字光标大小)区中的光标与屏幕大小的百分比或拖动滑块,可改变缺省值5%,使绘图窗口十字光标尺寸变大。

      2、 画粗实线
      ---- 技术制图国家标准对机械图样中的线型有规定。用AutoCAD 2000画粗实线有多种办法,最简便的办法是使用lweight命令。此命令可在命令行直接键入,或选择下拉菜单Format(格式)/Lineweight(线宽),在出现的对话框中,设置所需线宽,缺省线宽为0.25mm,并可用滑块调整屏幕上线宽显示比例,该命令为透明命令。也可单击对象属性工具栏工具图标layers,在图层特性管理对话框中如同设置颜色、线型一样来设置线宽。因此在绘图仪出图时,不用再调整笔宽或线宽。

      3、 画曲线
      ---- 在绘制图样时,经常遇到画截交线、相贯线及其他曲线的问题。手工绘制很麻烦,要找特殊点和一定数量一般点,且连出的曲线误差大。用AutoCAD 2000绘制平面曲线或空间曲线却很容易。

    关于cad字体库在哪个文件夹的问题,通过《CAD是什么?有什么用途啊?》、《cad命令大全??》等文章的解答希望已经帮助到您了!如您想了解更多关于cad字体库在哪个文件夹的相关信息,请到本站进行查找!

    爱资源吧版权声明:以上文中内容来自网络,如有侵权请联系删除,谢谢。

    cad字体库在哪个文件夹
    电脑设置开机密码详解 保护自己的隐私不受窥探 电脑出现无法上网提示未启用DHCP服务的解决方法
